ARDUINO LILY TINY CJMCU نمایش بزرگتر
ARDUINO LILY TINY CJMCU

کد کالا: 20749

نو (جدید)

دسته‌بندی: بردهای آردوینو

موجودی: موجود

بورد ARDUINO LILY TINY CJMCU کاملا مشابه بورد Attiny85 pcb-usb  بوده با این تفاوت که از پورت میکرو usb در این بورد استفاده شده که امکان اتصال کابل  usb را فراهم می کند.

جزییات بیشتر

موجودی انبار: 52 قلم

با تبدیل کردن حساب کاربری به VIP از تخفیفات ویژه آی سی کالا بهره مند شوید.

1,551,000 ریال

مستندات فنی و دیتاشیت


حجم فایل : n/a, دانلودها: 172


لوازم جانبی آردوینو

ویژگی های: ARDUINO LILY TINY CJMCU

مشخصات کلی

نوع عملکرد ( Function Type) : برد آردوینو

اطلاعات بیشتر

بورد ARDUINO LILY TINY CJMCU کاملا مشابه بورد Attiny85 pcb-usb  بوده با این تفاوت که از پورت میکرو usb در این بورد استفاده شده که امکان اتصال کابل  usb را فراهم می کند.

تعداد پین هایI/O در این میکرو 6 عدد بوده که 2 پین آن به منظور اتصال به پورت USB در نظر گرفته شده است. حافظه فلش داخلی میکرو 8 کیلو بایت بوده که با توجه به اینکه 2 کیلوبایت آن توسطBoot loader اشغال شده تنها 6 کیلو بایت در اختیار کاربر خواهد بود.

این میکرو دارای4کانال ADC پروتکلSPI و I2C همچنین دارای 3 پین PWM می باشد که تعداد کانالها PWM بصورت نرم افزاری قابل افزایش خواهد بود.

بر روی بورد نیز یکLED POWER  و TEST/Status LED بر روی پین 0 درنظر گرفته شده است.





اگر برای اولین بار است که با این بردها می خواهید کار کنید، وقتی آن را به کامپیوتر متصل می کند، وصل نمی شود و به طور مداوم قطع و وصل می شود، راه حل در زیر توضیح داده شده است:



مراحل نصب و آماده سازی کامپیوتر و نرم افزار آردوینو برای کار با بردهای ATTINY85 Lily Tiny :

1- ابتدا بدون اینکه برد را به کامپیوتر متصل نمایید ،درایورهای Digistump را از قسمت مستندات فنی و دیتاشیت دانلود نمایید. و پس از باز کردن آن

بسته به سیستم عامل خود اگر 32 بیتی است فایل DPinst و اگر 64 بیتی است فایل DPinst64 را اجرا نمایید تا درایورهای لازم نصب بشود.

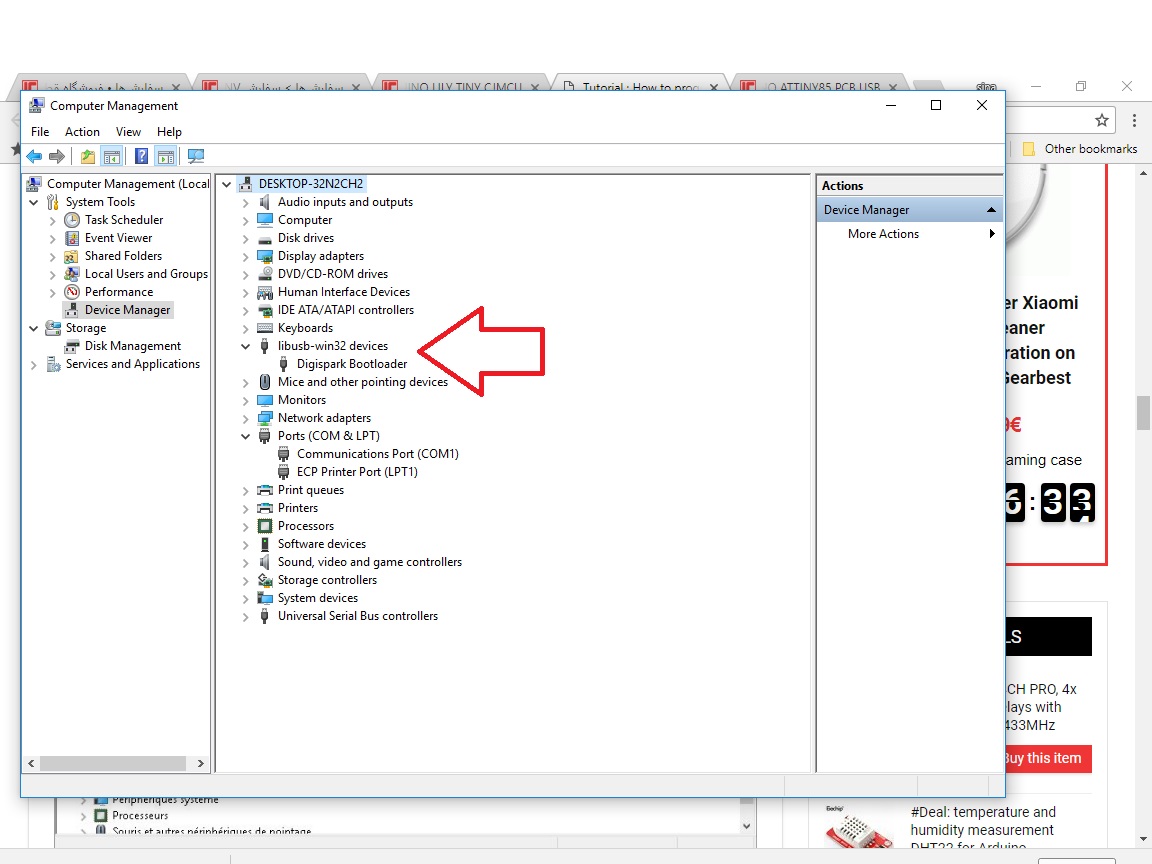

2- حالا اگر به Device manager کامپیوتر مراجعه نمایید و برد را به کامپیوتر متصل کنید libusb-win32 devices  می بینید که اضافه شده و در زیر مجموعه آن

Digispark Bootloader می باشد.

attiny85,digistump

3- حالا باید بردهای را به نرم افزار Arduino IDE معرفی کنید. برای این منظور نرم افزار را اجرا کنید.

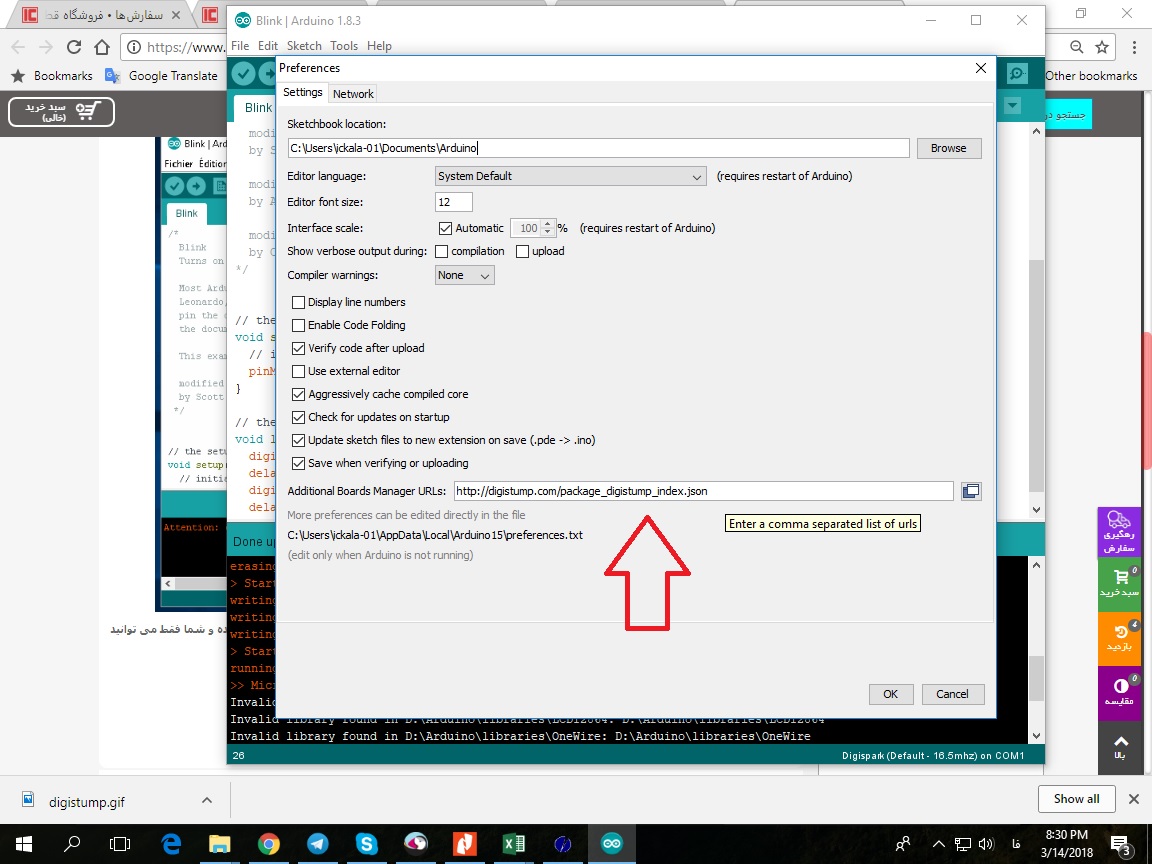

از منوی File به قسمت Prefrences بروید و در قسمت Additional Board Mannager URLs آدرس زیر را وارد نمایید.

http://digistump.com/package_digistump_index.json



ATTINY85,Digistump

از حالا به بعد باید برای دانلود اطلاعات بردها به اینترنت متصل باشید.



 4- حالا از منوی Tools قسمت Board بروید، همانطور که مشاهده می کنید یک مجموعه بردهای Digistump AVR Boards اضافه شده است.

برد Digispark (Default 16Mhz) را انتخاب کنید. و بعد در Library manager گزینه Digistump را جستجو کنید و آن را نصب کنید.

سپس نوع Programmer را نیز USBtinyISP انتخاب نمایید.

بعد از نصب دیگه همه چیز برای کار با بردهای ATTINY85 آماده است.

5 - روش پروگرام کردن به این صورت است که باید برد به کامپیوتر متصل نباشد. بعد از اینکه برنامه آماده شد، گزینه UPLOAD را بزنید و نرم افزار بعد از کامپایل از شما می خواهد که برد را وصل کنید ( در این حالت شما 60 ثانیه فرصت دارید).

بلافاصله بعد از اتصال نوشتن برنامه روی آی سی شروع می شود و دیگر تمام.



ATTINY85

توجه نمایید که آی سی ATTINY85 دارای 8 کیلو بایت حافظه می باشد که 2 کیلو آن برای نرم افزار آردوینو اشغال گردیده و شما فقط می توانید از 6 کیلو بایت آن استفاده نمایید.



این راهنمای استفاده از لینک زیر ارائه شده است:

https://diyprojects.io/tutorial-program-cjmcu-attiny85-lilytiny-lilypad/#.WqkRJ-huazc
