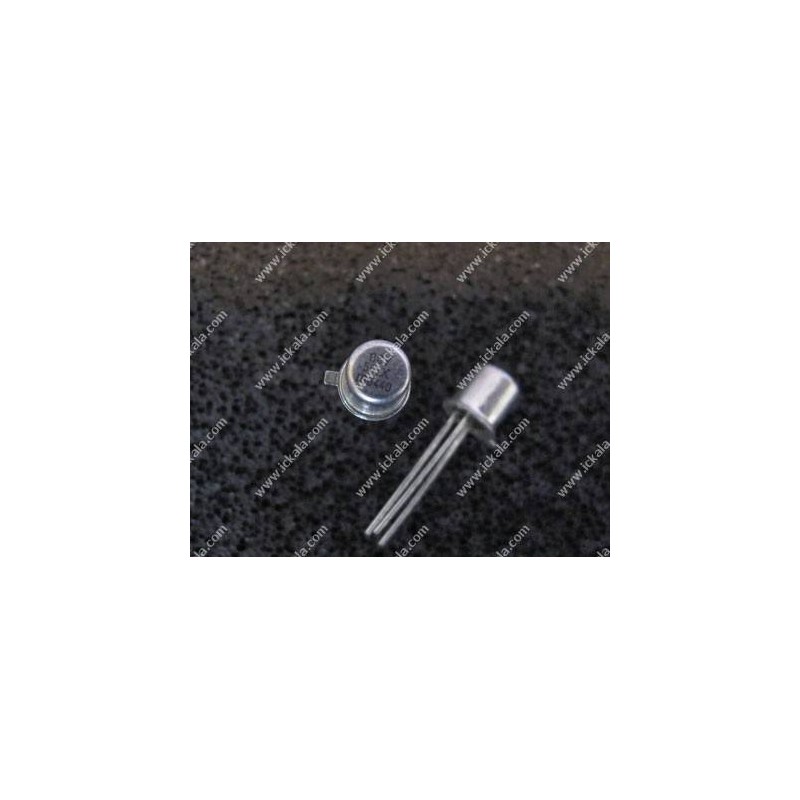

bcy591x نمایش بزرگتر
bcy59IX

کد کالا: 267

سازنده: Philips

نو (جدید)

دسته‌بندی: ترانزیستورهای BJT

موجودی: موجود

ترانزیستور bcy59 یک  ترانزیستور BJT  سیلیکونی مکمل دار با کاربرد در ساخت تقویت کننده و مصارف سوییچینگ  نوع NPN با تحمل توان 45 ولت و جریان 100 میلی آمپر.

جزییات بیشتر

موجودی انبار: 3 قلم

با تبدیل کردن حساب کاربری به VIP از تخفیفات ویژه آی سی کالا بهره مند شوید.

1,567,000 ریال

مقایسه

افزودن به پروژه

مستندات فنی و دیتاشیت


BCY59
حجم فایل : 993.6 KB, دانلودها: 187
bcy591
حجم فایل : 50.63 KB, دانلودها: 205


ویژگی های: bcy59IX

مشخصات کلی

نوع نصب : DIP
Package : TO-18
نوع : صنعتی
نوع عملکرد ( Function Type) : ترانزیستور silicon مکمل دار
دمای کاری(سانتیگراد) : -65 to 200

عملکرد دینامیکی

پهنای باند ترانزیستور(MHz) : 150

مشخصات اصلی ترانزیستور

نوع ترانزیستور : NPN
حداکثر Ic (آمپر) : 0.1
حداکثر توان مصرفی ( وات ) : 1
حداکثر (td(ON به ( نانو ثانیه ) : 150
حداکثر (td(OFF به ( نانو ثانیه ) : 400
حداکثر زمان خیز Tr به ( نانو ثانیه ) : 50
حداکثر زمان فرود Tf به ( نانو ثانیه ) : 200
حداکثر ولتاژ VCEO به ( ولت ) : 45
حداکثر VCBO به( ولت ) : 45
حداکثر Hfe : 1000
حداقل Hfe : 60
حداکثر ولتاژ Vbe به ( ولت ) : 1.2
حداکثر VEBO به ( ولت ) : 7
VCEsat : 0.7
ظرفیت خازنی کلکتور Cc به ( پیکو فاراد ) : 5
ظرفیت خازنی امیتر Ce به ( پیکو فاراد ) : 15
حداکثر دمای اتصال Tj به ( درجه سانتی گراد ) : 200
حداکثر جریان قطع یا جریان cut-off کلکتور Icbo به ( میکرو آمپر ) : 10
حداکثر جریان پیک بیس Ibm به ( میلی آمپر ) : 0.2
حداقل ولتاژ بیس– امیتر Vbe به ( ولت ) : 0.6

سایر مشخصات محصول

حداکثر جریان قطع یا جریان cut-off امیتر Iebo به ( میکرو آمپر ) : 0.01

اطلاعات بیشتر

ترانزیستور bcy59 یک  ترانزیستور BJT  سیلیکونی مکمل دار با کاربرد در ساخت تقویت کننده و مصارف سوییچینگ  نوع NPN با تحمل توان 45 ولت و جریان 100 میلی آمپر.
IC:3

هنوز نظری ارسال نشده است.

نوشتن نقد و نظر (یک آی سی بن هدیه بگیرید)

bcy59IX
bcy59IX

ترانزیستور bcy59  یک   ترانزیستور BJT  سیلیکونی مکمل دار با کاربرد در ساخت تقویت کننده و مصارف سوییچینگ  نوع NPN با تحمل توان 45 ولت و جریان 100 میلی آمپر.
