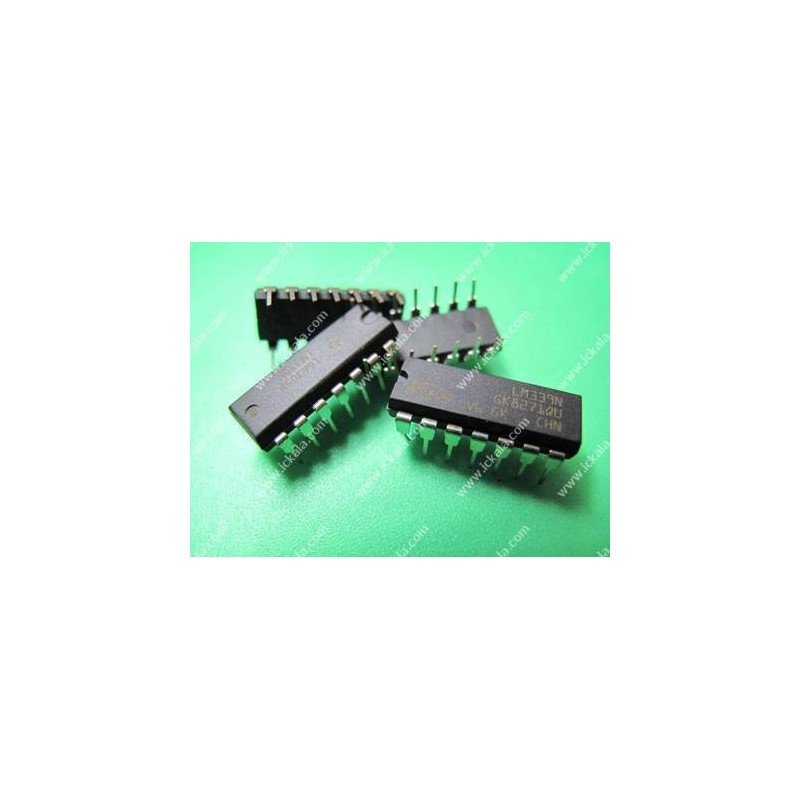

LM339N نمایش بزرگتر
LM339N

سازنده: Fairchild semiconductor

جدید

موجودی: موجود

آی سی LM339 یک مقایسه گر 4 تایی کم مصرف و با آفست ولتاژ کم می باشد.

جزییات بیشتر

موجودی انبار: 442 قلم

قیمت:18,700 ریال

مستندات فنی و دیتاشیت


حجم فایل : 119.76 KB, دانلودها: 150


اطلاعات بیشتر

سری آی سی های LM139 شامل 4 عدد مقایسه گر ولتاژ دقیق و مستقل از یکدیگر می باشد و آفست ولتاژی هریک از آنها حداکثر 2 میلی ولت می باشد. این سری آی سی ها برای کار در محدوده ولتاژی وسیعی طراحی شده اند.
محل های کاربردی این آی سی ها عبارتند از : مقایسه گرها ، مبدل های آنالوگ به دیجیتال ساده ، مولدهای تاخیر زمانی ، پالس و موج مربعی ، در VCO ها ، در تایمر کلاک MOS ها ، در مولتی ویبراتورها و گیت های منطقی دیجیتال با ولتاژ بالا. آی سی LM139 به گونه ای طراحی شده است که می توان آن را مستقیما به آی سی های خانواده TTL و CMOS متصل نمود.

هم اکنون این آی سی در سایت ickala برای استفاده مهندسین و طراحان جهت فروش آماده گردیده است.

FEATURES

Single or Dual Supply Operation
Wide Range of Supply Voltage
LM2901, LM339/LM339A, LM239A: 2 ~ 36V (or ±1 ~±18V)
Low Supply Current Drain 800μA Typ.
Open Collector Outputs for Wired and Connectors
Low Input Bias Current 25nA Typ.
Low Input Offset Current ±2.3nA Typ.
Low Input Offset Voltage ±1.4mV Typ.
Input Common Mode Voltage Range Includes Ground.
Low Output Saturation Voltage
Output Compatible With TTL, DTL and MOS Logic System

ویژگی ها

مشخصات عمومی

نوع نصب : DIP
نوع عملکرد ( Function Type) : مقایسه گر ( Comprator )
نوع : تجاری
دمای کاری(سانتیگراد) : 0°C ~ +70°C
Package : DIP-14

مشخصات تغذیه

نوع تغذیه : تعذیه دوبل و تغذیه تکی
حداکثر ولتاژ تغذیه دوبل (±) (ولت) : 18
حداکثر ولتاژ تغذیه تکی (ولت) : 36
حداکثر توان مصرفی ، Power Dissipation ( میلی وات ) : 1200

سایر مشخصات محصول

تعداد مدارات : 4
