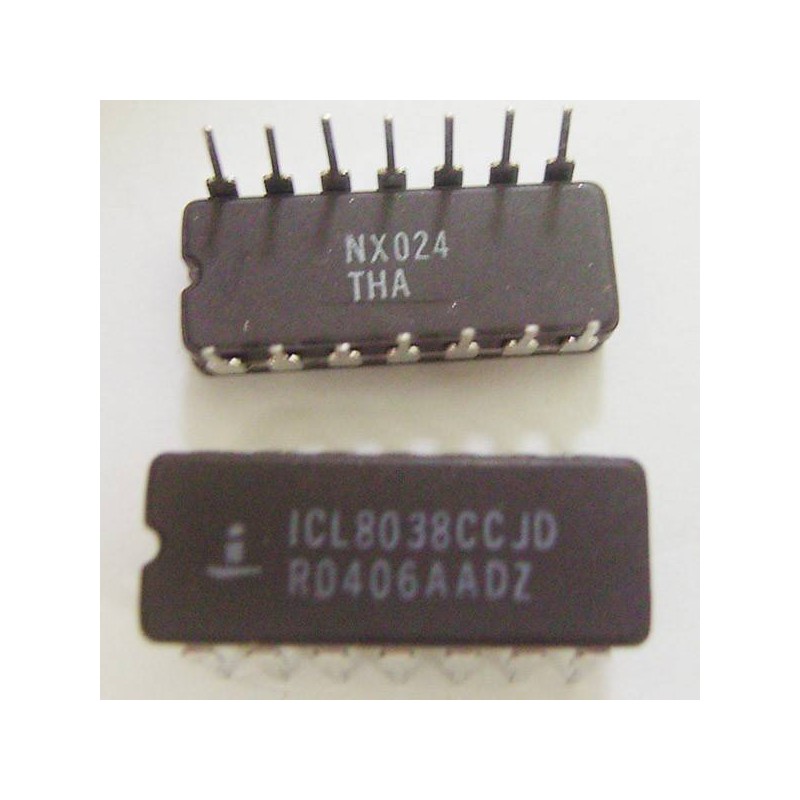

ICL8038CCJD

کد کالا: 2894

سازنده: Intersil

وضعیت: نو (جدید)

دسته‌بندی: آی سی تایمر و اسیلاتورهای قابل برنامه ریزی - کلاک/تایمر

موجودی: این محصول در انبار موجود نیست

آی سی ICL8038CCJD یک سیگنال ژنراتوردقیق VCO در گستره فرکانسی 0.001 تا 300 کیلوهرتز نوع نظامی می باشد.

جزییات بیشتر

در صورت موجود شدن به من اطلاع بده

رتبه‌بندی

خواندن بررسی های کاربر (2)

ارسال به یک دوست

ارسال به یک دوست

ICL8038CCJD

آی سی ICL8038CCJD یک سیگنال ژنراتوردقیق VCO در گستره فرکانسی 0.001 تا 300 کیلوهرتز نوع نظامی می باشد.

دریافت‌ کننده‌ :

اسم دوست شما ^* :

آدرس ایمیل دوست شما ^* :

^* فیلدهای مورد نیاز

یا انصراف
چاپ
ارسال به تلگرام

با تبدیل کردن حساب کاربری به VIP از تخفیفات ویژه آی سی کالا بهره مند شوید.

استعلام قیمت

هم اکنون بهترین قیمت و کمترین زمان تحویل را از ما استعلام بگیرید.

مقایسه

افزودن به پروژه

مستندات فنی و دیتاشیت

ICL8038CCJD

حجم فایل : 1000 Bytes, دانلودها: 36

سوکت آی سی 14 پین

socket-14p-com

5,800 ریال
socket-14p-mil

39,400 ریال
socket-14p-zif

823,000 ریال

ویژگی های: ICL8038CCJD

مشخصات کلی

نوع نصب : DIP

Package : DIP-14

نوع : نظامی

نوع عملکرد ( Function Type) : VCO

اطلاعات بیشتر

آی سی ICL8038CCJD یک سیگنال ژنراتوردقیق VCO در گستره فرکانسی 0.001 تا 300 کیلوهرتز نوع نظامی می باشد.
آی سی ICL8038 توانایی تولید شکل موج های سینوسی، کربعی و مثلثی را با دقت و پایداری بسیار بالا دارد.
آی سی ICL8038CCJD از نوع نظامی با بدنه سرامیکی می باشد.

Precision Waveform Generator/ Voltage Controlled Oscillator
Integrated Circuit

رتبه

بهمن ک شنبه ۲۵ خرداد ۱۳۹۸ ۲۰:۱۳

نحوه خرید

به احتمال زیاد، هر دو عدد را به سبد خریدتان افزوده اید، دکمه پرداخت را بزنید!!!!

رتبه

حسین س جمعه ۲۴ خرداد ۱۳۹۸ ۰۱:۱۵

موجودی غیر واقعی

خواهشن موجود کنید
نوشته دو عدد موجود هست ولی نیست

بر چسب ها:

دسته‌بندی کالاها

لیست پروژه ها

از ایجاد سبدهای خرید طولانی مدت بپرهیزید، لیست پروژه ایجاد کنید و قطعات مورد نیازتان را در این بخش ذخیره کنید. با ایجاد "لیست پروژه" می توانید قطعات یک پروژه را در یکجا ذخیره کنید، با همکاران و دوستانتان به اشتراک بگذارید، هر زمان نیاز داشتید دوباره قطعات این پروژه را سفارش دهید. در شرکت ها، مهندسین می توانند لیست پروژه خود را ایجاد و برای خرید، لینک پروژه را به بخش بازرگانی شرکت ارسال نمایند و کالاهای خریداری شده لیست را بر روی پنل خود چک نمایند.

فیلم آموزش ایجاد لیست فیلم آموزش اشتراک لیست

ایجاد لیست پروژه

هیچ کالایی وجود ندارد

Instagram

@ickalashop

مطالب آموزشی را در اینستاگرام دنبال کنید

مشاهده عکس

223 5

223 5

‌
عبارت TRIAC مخفف Triode for Alternating Current است. TRIAC یک وسیله سه پایانهِ کلیدار دار شبیه به SCR (تیراستور) است، اما آن می تواند در هر دو جهت هدایت شود زیرا از ترکیب دو SCR در حالت موازی اما غیر همسو، ساخته می شود
ترایاک یک مبدل AC سه پایه است که متفاوت از سایر مبدل‌های سیلیکونی کنترل شده میباشد. این یک دستگاه نیمه هادی دو طرفه، چهار لایه است که قدرت AC را کنترل می‌کند.
همان طور که شکل نشان دهنده نماد triac را مشاهده می کنید دارای دو پایه اصلی MT۱ و MT۲ است که به صورت موازی در خلاف جهت یکدیگر قرار گرفته اند؛ و یک پایه گیت میباشد.
ویژگی‌های TRIAC شبیه به SCR است، اما ترایاک برای هر دو ولتاژ مثبت و منفی کاربرد دارد.

✓عملکرد ترایاک:
ترایاک متداول‌ترین قطعه نیمه‌هادی است که برای سوئیچینگ و کنترل توان مدارهای AC به کار می‌رود، زیرا این قطعه قابلیت ON شدن با پالس گیت مثبت و منفی را بدون توجه به پلاریته منبع در آن لحظه دارد. این ویژگی، ترایاک را برای کنترل یک لامپ یا بار موتور AC ایده‌آل می‌‌کند.
شکل بالا یک مدار سوئیچینگ ترایاک را نشان می‌دهد. وقتی کلید SW1 باز است، جریانی به گیت وارد نمی‌شود و بنابراین، لامپ خاموش خواهد بود. وقتی SW1 بسته شود، از منبع VG و از طریق مقاومت R جریان به گیت اعمال شده و ترایاک جریان را کاملاً از خود عبور می‌دهد و کل توان منبع سینوسی به لامپ منتقل می‌شود. با بسته بودن کلید SW1، تریاک بدون توجه به MT2 به صورت مداوم در دو حالت +I و +III کار خواهد کرد.
البته مشکل این مدار سوئیچینگ ساده ترایاک این است که به یک منبع اضافه مثبت یا منفی برای فرمان دادن به گیت و بردن آن به وضعیت هدایت نیاز دارد. اما می‌توانیم ترایاک را با استفاده از ولتاژ‌ خود منبع AC به عنوان ولتاژ فرمان گیت تحریک کنیم.

✓موارد استفاده ترایاک:
• کنترل شدت نور – بخصوص در لامپ ها و دیمر های مورد استفاده در مصارف خانگی
• کنترل فن ها و موتورهای کوچک
• به طور کلی سوئیچینگ و کنترل جریان های AC
#ickala #Thyristor #electricalengineering #transistors #electrical_components #triac
#آیسیکالا #مهندسی_برق #پروژه_الکترونیکی #معرفی_قطعات #تایریستور #ترایاک

223 Likes November 30th 2020

مشاهده عکس در اینستاگرام
بررسی و خرید

292 31
1

292 31
کالاهای مرتبط

1

Transistor-tester-kit

2,381,000 ریال

مشاهده کالا

‌
ماژول transistor-tester-kit مدل HW-308 یک کیت تست اتوماتیک انواع ترانزیستور BJT, Mosfet,FET,UJT, Diode, سلف، خازن و مقاومت و ... با نمایشگر گرافیکی می باشد که بسیار کاربردی و قابل استفاده است.

کاربردهای این تستر قطعات الکترونیکی بسیار بیشتر از آنچه که فکر می کنید هستند.

✓به طور مثال پایه های ترانزیستورها و دیودها و جهت آنها را برای شما مشخص می کند.
✓همچنین اگر ماسفت شما دارای دیود باشد، آن را تشخیص می دهد و برای شما مشخص می کند.
✓سالم بودن و یا خراب بودن ترانزیستور و قطعات را مشخص میکند.
✓می توانید از آن به عنوان یک LCR متر استفاده نمایید.
*در اندازه گیری خازن با این دستگاه , به جز ظرفیت خازن , میران ESR و Vloss خازن را نیز نمایش می دهد. طرفیت اندازه گیری خازن این دستگاه از 25 پیکو فاراد تا 100,000 میکرو فاراد می باشد.

*در اندازه گیری سلف با این دستگاه , به جز ظرفیت سلف میزان مقاومت سلف را نیز اندازه می گیرد. ظرفیت اندازه گیری سلف این دستگاه از 0.01 میلی هانری تا 20 هانری است.

*در صورت تست دیود و یا تست دوبل دیود با این دستگاه , به غیر از کشیدن دیاگرام دیود و یا دیگرام دوبل دیود و نشان دادن جهت آن ظرفیت خازنی دیود و Vf آن را نیز نمایش می دهد.

*در صورت تست ترانزیستور با این دستگاه , به غیر از کشیدن دیاگرام ترانزیستور و مشخص کردن پایه های بیس و امیتر و کلکتور ترانزیستور , npn و pnp بودن آن را نیز مشخص کرده و میزان hfe و میزان Vf را نیز نمایش می دهد.

*در تست ماسفت با این دستگاه , به غیر از کشیدن دیاگرام ماسفت و مشخص کردن پایه های گیت , درین و سورس , N mos و P mos بودن ماسفت را مشخص کرده و همچنین میزان ظرفیت خازنی و Vt را نیز نمایش می دهد.

✓تغذیه این دستگاه یک باتری 9 ولت است.
✓برای خریداری این محصول به سایت فروشگاه آی سی کالا مراجعه نمایید .
#ickala #electricalengineering #electrical_components #module #electronicprojects #arduino #transistor_tester
#آیسیکالا #مهندسی_برق #پروژه_الکترونیکی #ماژول_الکترونیکی #آردوینو #ترانزیستور_تستر

292 Likes November 30th 2020

مشاهده عکس در اینستاگرام
بررسی و خرید

248 5
1

248 5
کالاهای مرتبط

1

TC4056 MODULE

83,200 ریال

مشاهده کالا

‌
⚡ماژول TC4056/TP4056 یک ماژول کاربردی برای شارژ و دشارژ باتری های لیتیومی است . بوسیله این ماژول میتوان یک باتری تک سلول لیتیومی 3.7 ولت مانند 18650 که مدار محافظ داخلی ندارد را و با حفاظت کامل شارژ کرد و همچنین دشارژ باتری را نیز کنترل کرد . یک باتری لیتیومی باید به گونه ای شارژ شود که با رسیدن ولتاژ به 4.2 ولت جریان شارژ قطع شود همچنین دشارژ آن باید به گونه ای باشد که که با رسیدن ولتاژ باتری به 2.4 ولت دیگر باتری دشارژ نشود . در غیر این صورت عمر باتری کم شده و باتری آسیب میبیند .
در طراحی این ماژول از آی سی شارژ TC4056 و آی سی حفاظت DW01 استفاده شده که باعث میشود باتری لیتیومی با حفاظت کامل و بدون خطر شارژ و دشارژ شود . به این صورت که آی سی DW01 جریان شارژ را توسط ماسفت 8205A بر روی یک آمپر تنظیم می کند و بعد از شارژ کامل یعنی رسیدن ولتاژ باتری به 4.2 ولت عملیات شارژ را قطع می کند. همچنین در زمان دشارژ باتری با رسیدن ولتاژ باتری به 2.4 ولت جریان بار توسط آی سی DW01 قطع میشود تا ولتاژ باتری به کمتر از 2.4 ولت نرسد . در صورتی که ولتاژ باتری وصل شده به ماژول کمتر از 2.9 ولت باشد ماژول شارژ را با جریانی در حدود 130 میلی آمپر آغاز تا زمانی که ولتاژ باتری به 2.9 ولت برسد سپس جریان شارژ به صورت خطی افزایش می یابد .
✓برای خریداری این محصول میتوانید به سایت فروشگاه مراجعه نمایید.
#ickala #electricalengineering #electrical_components #module #electronicprojects #arduino #battery_charger
#آیسیکالا #مهندسی_برق #پروژه_الکترونیکی #ماژول_الکترونیکی #آردوینو #شارژر_باتری

248 Likes November 30th 2020

مشاهده عکس در اینستاگرام
بررسی و خرید

202 3
1

202 3
کالاهای مرتبط

1

دوربین رنگی OV7670 قابل اتصال به میکروکنترلرها + AL422 FIFO

5,948,000 ریال

مشاهده کالا

‌
سنسور تصویر OV7670 محصول camerachip، دارای بخشهای مختلف برای پردازش اولیه روی تصویر (میزان رنگ ، کنترانس و....) ميباشد.همچنين توانايي تنظيم خودكار بهره AGC ، تنظيم تراز سفيدي AWB را دارا ميباشد، مدارات بایاسینگ و رگولاتور 1.8 ولت بر روی خود برد قرارگرفته است. اما سرعت بالای این دوربین باعث شده تا میکروکنترلرهایی که دارای سرعت پایینی هستند قادر به دریافت تصویر کامل از دوربین نبوده و قبل از پایان خواندن کدهای رنگ تصویر تغییر کند.
به همین منظور یک تراشه FIFO با سرعت بالا بر روی ماژول قرار گرفته که وظیفه آن خواندن کدهای دوربین و ذخیره در خود می باشد و تا ارسال دستور بعدی تصویر را در حافظه خود نگه می دارد. توسط این تراشه هر میکروکنترلری با هر سرعتی می تواند با این ماژول کار کرده و تصاویر کامل را دریافت نماید.
✓ مشخصات: حساسيت بالا در محيط هاي با نور كم حداكثر ابعاد تصوير 640 در 480 پيكسل قابليت تصوير برداري با 30 فريم بر ثانيه ابعاد تصویر قابل تعریف در استاندار های مختلف ( vga , qvga ,...) نسبت سيگنال به نويز 46 دسيبل.‌‌
‌ ✓کاربردها: سیستم های امنیتی سیستم های هوشمند.‌
کاربردهای آموزشی پروژه های الکترونیکی بینایی ماشین هر پروژه ای که نیاز به تصویر برداری یا عکس برداری داشته باشد.
✓برای خریداری این محصول میتوانید به سایت فروشگاه آی سی کالا مراجعه نمایید.
#ickala #electricalengineering #electrical_components #module #electronicprojects #arduino #camera_module
#آیسیکالا #مهندسی_برق #پروژه_الکترونیکی #ماژول_الکترونیکی #آردوینو #ماژول_دوربین

202 Likes November 30th 2020

مشاهده عکس در اینستاگرام
مشاهده عکس

161 14

161 14

‌
«دیود شاتکی» (Schottky Diode) نوعی دیود است که پیوند آن از فلز – نیمه‌رسانا تشکیل شده است. این دیود که دیود حامل داغ (Hot Carrier Diode) و دیود ولتاژ پایین (Low Voltage Diode) نیز نامیده می‌شود، سرعت سوئیچینگ بسیار بالا و افت ولتاژ کمی دارد. در دیودهای عادی، افت ولتاژ دو سر دیود بین 0.60.6 تا 1.71.7 ولت است، در حالی که در یک دیود شاتکی، افت ولتاژ معمولاً در محدوده 0.150.15 تا 0.40.4 ولت قرار دارد. این افت ولتاژ‌ پایین‌تر، سبب سرعت سوئیچینگ بالاتر و در نتیجه، بازده بهتر دیود می‌شود.
دیود شاتکی به افتخار فیزیکدان آلمانی، والتر شاتکی (Walter H. Schottky) نام‌گذاری شده است.
همان‌طور که می‌دانیم، دیودهای معمولی، از اتصال دو پیوند نیمه‌هادی نوع N و نیمه‌هادی نوع P تشکیل می‌شوند که یک پیوند PN را تشکیل می‌دهد. اما در دیود شاتکی، از فلزهایی مانند آلومینیوم یا پلاتین به جای نیمه‌هادی نوع P استفاده می‌شود.
همان‌طور که گفتیم، مهم‌ترین ویژگی‌های فیزیکی دیودهای شاتکی، سرعت سوئیچینگ بالا و افت ولتاژ کم آن‌ها است. پیوند فلز – نیمه‌های دیود شاتکی، ظرفیت ذخیره بار را ندارد. دلیل این امر، نبود لایه تهی یا تخلیه است.
معمولاً افت ولتاژ بین دو پایه دیود زمانی وجود دارد که جریان از آن بگذرد. افت ولتاژ دیود شاتکی معمولاً بین 0.150.15 تا 0.450.45 ولت است. این مقدار برای دیودهای عادی، پیوند PN، بین 0.60.6 تا 1.71.7 ولت است. برای داشتن بازده بهتر در خروجی، افت ولتاژ باید کم باشد.مشخصه ولتاژ – جریان دیود شاتکی، در شکل بالا نشان داده شده است. در نمودار شکل بالا، محور افقی، ولتاژ اعمالی به دیود و محور عمودی، جریان گذرنده از آن را نشان می‌دهد.
همان‌طور که می‌بینیم، این مشخصه، تقریباً شبیه مشخصه دیود پیوند PN است.با این اوصاف، افت ولتاژ بایاس مستقیم دیود شاتکی در مقایسه با دیود پیوند PN بسیار کم است.
کاربردهای دیود شاتکی
دیودهای شاتکی به دلیل ویژگی‌هایی که دارند، در صنعت الکترونیک برای بسیاری از کاربردهای یکسوسازی دیودی به کار می‌روند. این دیودها در کاربردهای جهش (Clamping) برای جلوگیری از اشباع ترانزیستور نیز استفاده می‌شوند. دیود شاتکی، با عنوان TTL شاتکی در دستگاه‌های دیجیتال نیز مورد استفاده قرار می‌گیرد، زیرا این دستگاه‌ها به سوئیچینگ سریع نیاز دارند. دیود شاتکی، قطعه مهمی در کامپیوترهای دیجیتال است.

. #ickala #electricalengineering #electrical_components #Diode #electronicprojects #diode_schotky
#آیسیکالا #مهندسی_برق #پروژه_الکترونیکی #دیود #یکسوساز #دیودشاتکی

161 Likes November 30th 2020

مشاهده عکس در اینستاگرام
مشاهده عکس

169 4

169 4

‌
کابل مسطح یا ‌چند سیم (Ribbon cable) کابلیست با چندین سیم هادی که به صورت موازی از هم قرار گرفته و همگی در یک صفحه مسطحی قرار گرفته اند. که در نتیجه شکل آن به صورت پهن و صاف در آمده است. اسم آن به دلیل شباهت ظاهری آن به روبان می باشد.
✓این کابل ها برای اتصالات داخلی و خارجی و اتصال به سوکت های IDC ، پروگرامرها و ... استفاده می شوند .
شما میتوانید این رشته را به اندازه های کوچکتر مانند 8 رشته و 4 رشته .. تبدیل کنید.
✓از این نوع کابل در ۲ مدل طوسی و رنگی از ۱۰ رشته تا ۶۴ رشته با سطح مقطع ۰/۰۸ میلی متر موجود است .
✓برای خریداری این محصول میتوانید به سایت فروشگاه آی سی کالا مراجعه نمایید.
#ickala #electricalengineering #electrical_components #electronicprojects #cable #ribbon_cable
#آیسیکالا #مهندسی_برق #پروژه_الکترونیکی #کابل_فلت

169 Likes November 30th 2020

مشاهده عکس در اینستاگرام
مشاهده عکس

250 16

250 16

‌ ‌
⚡تریستور (Thyristor) یک قطعه نیمه‌رسانای چند لایه است که در مدارهای الکترونیک قدرت و الکترونیک صنعتی از آن استفاده می‌شود. گاهی تریستور را «یکسوساز کنترل شده باسیلیکون» (Silicon Controlled Rectifier) یا SCR نیز می‌نامند. برای روشن (ON) شدن این قطعه پسیو، باید به پایه گیت آن (بخش کنترل شده) یک سیگنال اعمال کرد. در حقیقت، با اعمال سیگنال گیت یک دیود یکسو خواهیم داشت و این متناظر با کلمه یکسوساز در SCR است. در حقیقت، نماد مداری تریستور یک دیود قابل کنترل است.
✓مشخصه‌های استاتیکی یک تریستور به صورت زیر است:
• تریستورها قطعاتی نیمه‌هادی هستند که فقط در حالت سوئیچینگ کار می‌کنند.
• تریستورها قطعاتی هستند که با جریان کار می‌کنند؛ یعنی یک جریان گیت کوچک، یک جریان آند بزرگتر را کنترل می‌کند.
• تریستورها فقط وقتی بایاس مستقیم باشد و جریان به گیت اعمال شود جریان را از خود عبور می‌دهند.
• وقتی تریستور به حالت ON تحریک می‌شود، شبیه یک دیود یکسوکننده عمل می‌کند.
• برای ماندن در شرایط هدایت، جریان آند باید بزرگتر از جریان نگهدارنده باشد.
• وقتی تریستور بایاس معکوس شود، بدون توجه به اعمال جریان گیت، جریان را سد می‌کند.
• وقتی تریستور به حالت ON تحریک شود، در آن حالت باقی می‌ماند؛ حتی زمانی که یک جریان گیت به آن اعمال نشود،
اگر پایه ی گیت را با یک مقا ومت یک لحظه به پایه ی آند وصل کنیم تریستور مثل کلید بسته عمل میکند (روشن می شود)، و بعد از جدا کردن پایه ی گیت از مقا ومتی که طرف دیگر آن به آند خورده بود تریستور همچنان روشن خواهد ماند.
✓عملکرد تریستورها مشابه رله است.
در رله‌ اگر به سیم‌پیچ ولتاژ اعمال شود، کنتاکت باز رله بسته می‌شود ولی در تریستورها با اعمال ولتاژ به پایه‌های کاتد و گیت، جریان بین پایه‌های آند و کاتد برقرار می‌شود.
• رله ها کلیدهای الکترومکانیکی هستند، در حالیکه تریستورها از خانواده کلیدهای الکترونیکی است و صدا و جرقه تولید نمی‌کند.
• تریستورها کلیدهای یک‌جهته ای هستند که جریان را فقط از آند به کاتد عبور می دهند و
برای داشتن جریان دو طرفه لازم است دو تریستور را، برعکس یکدیگر موازی کنیم.
• برای خاموش کردن رله، کافیست ولتاژ سیم‌پیچ آن را قطع کنیم،
اما خاموش کردن تریستور به صورت دستی انجام می شود و تنها با قطع ولتاژ گیت، خاموشی امکان پذیر نیست.
✓کاربرد تریستور:
• کنترل سرعت موتور
• سیستم های تنطیم نور (light dimmers)
• سیستم های کنترل فشار
• تنظیم کننده های سطح مایع
و...

250 Likes November 30th 2020

مشاهده عکس در اینستاگرام
مشاهده عکس

189 4

189 4

‌
⚡دیود زنر یک وسیله نیمه هادی سیلیکونی است که به جریان اجازه می دهد رو به جلو و یا در جهت برعکس حرکت کند
دیود زنر هم مثل یک دیود نیمه هادی عادی جهت جریان را به یک سمت هدایت می کند اما خصوصیت منحصر به فرد آن این است که وقتی ولتاژ به یک مقدار مشخص (ولتاژ شکست) میرسد به جریان اجازه می دهد که در جهت معکوس حرکت کند.
✓تفاوت دیود زنر با دیود معمولی این است که به دیود زنر، با ورود به ناحیه شکست، آسیبی نمی‌بیند.
اگر دیود زنر بایاس مستقیم شود، مانند یک دیود عادی، جریان را عبور می‌دهد، اما اگر بایاس معکوس شود و ولتاژ بایاس معکوس، بیشتر از ولتاژ زنر باشد، جریان را در خلاف جهت عادی هدایت می‌کند. دیود زنر همیشه در جهت عکس وصل می‌شود، زیرا به‌طور ویژه برای کار در جهت معکوس طراحی شده است.
✓مشخصه V-I یک دیود زنر در بالا نشان داده شده است. وقتی ولتاژ بایاس مستقیم به دیود زنر اعمال می‌شود، مانند یک دیود عادی عمل می‌کند. اما اگر ولتاژ بایاس معکوس به آن اعمال کنیم، عملکرد آن دیگر مانند دیود معمولی نخواهد بود.
همان‌گونه که منحنی مشخصه بالا پیداست، با اعمال ولتاژ بایاس معکوس، تا وقتی که ولتاژ کمتر از ولتاژ زنر باشد، یک مقدار کم جریان نشتی عبور خواهد کرد. هنگامی که ولتاژ به ولتاژ‌ زنر برسد، دیود به مقادیر بالای جریان اجازه عبور خواهد داد. در این نقطه، یک افزایش کوچک در ولتاژ، موجب افزایش جریان ناگهانی خواهد شد.
همان‌گونه که می‌بینیم، در محدوده جریان‌های IZ(min) تا IZ(max) ولتاژ‌ تقریباً ثابت است. از این قابلیت کنترلی دیود زنر، برای تنظیم یا پایدارسازی منابع ولتاژ در برابر تغییرات بار یا منبع استفاده می‌شود. نقش یک تنظیم‌کننده، فراهم کردن یک ولتاژ خروجی ثابت برای بار موازی با آن است.
✓مزایای دیود زنر
• ظرفیت توان بسیار بالا
• دقت زیاد
• اندازه کوچک
• هزینه پایین
✓کاربردهای دیود زنر
• معمولاً به‌عنوان مرجع ولتاژ استفاده می‌شوند.
• در پایدارسازهای ولتاژ یا تنظیم‌کننده‌های شنت مورد استفاده قرار می‌گیرند.
• در عملیات کلیدزنی (سوئیچینگ) استفاده می‌شوند.
• در مدارهای برشگر و گیرشی (جهشی) به‌کار می‌روند.
• در مدارهای حفاظتی مورد استفاده قرار می‌گیرند.

. #ickala #electricalengineering #electrical_components #Diode #electronicprojects #diode_zenner
#آیسیکالا #مهندسی_برق #پروژه_الکترونیکی #دیود #یکسوساز #دیودزنر

189 Likes November 30th 2020

مشاهده عکس در اینستاگرام
بررسی و خرید

240 13
1

240 13
کالاهای مرتبط

1

XL6009 Module

453,000 ریال

مشاهده کالا

‌ ‌
⚡ماژول رگولاتور DC به DC افزاینده XL6009 با قابلیت تنظیم ولتاژ خروجی‌
✓ماژول XL6009 یک مبدل ولتاژ مثبت افزاینده با ورودی 5 تا 32 ولت و خروجی 1.25 تا 60 ولت و جریان دهی 4 آمپر با فرکانس سوییچینگ 400 کیلوهرتز می باشد.
این فرکانس سوییچینگ بالا منجر به کاهش ظرفیت خازن و سلف و تولید ولتاژ با ریپل بسیار پایین می شود.
این ماژول می تواند به عنوان مدار تغذیه کننده، flyback یا مبدل معکوس کننده استفاده شود. ماسفت قدرت N-channel نصب شده به همراه نوسان ساز فرکانس ثابت و معماری Current-mode در این ماژول باعث بوجود آمدن ولتاژ کاری ثابت شده است. طراحی خاص رگولاتور XL6009 این امکان را فراهم می کند که بتوان از این ماژول در تجیهزات قابل حمل استفاده کرد.
این ماژول ها معمولا کارکرد ساده ای داشته و شما می توانید توسط یک مولتی ترن یا پتانسیومتر که بر روی ماژول وجود دارد ولتاژ ایده آل خود را تنظیم نمایید.
برای خریداری این ماژول به سایت فروشگاه آی سی کالا مراجعه نمایید.
