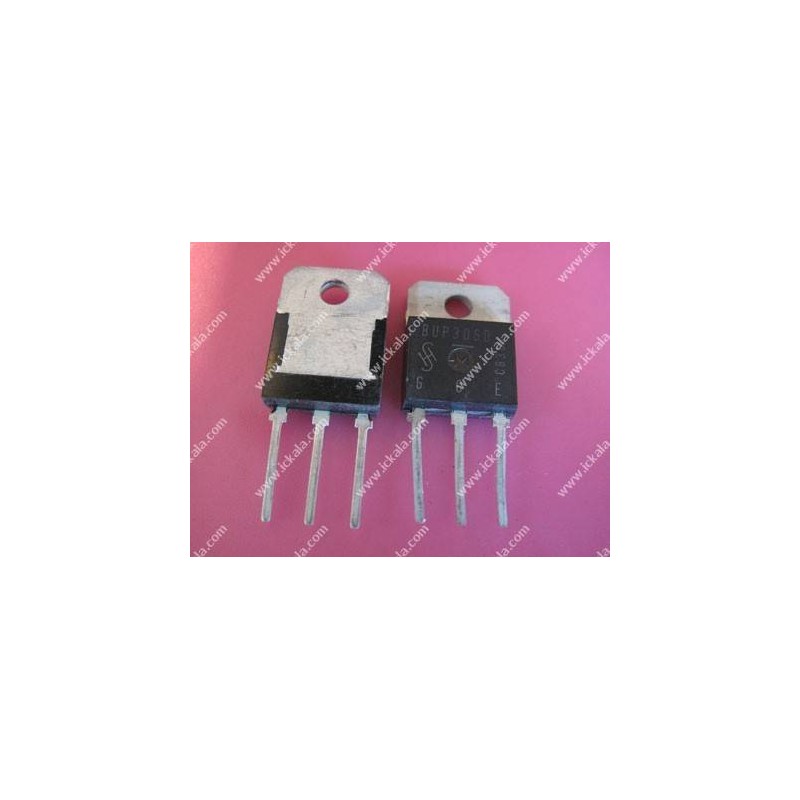

BUP306D نمایش بزرگتر
BUP306D

کد کالا: 99

سازنده: SIMENSE

نو (جدید)

دسته‌بندی: آی جی بی تی IGBT تکی

موجودی: این محصول در انبار موجود نیست

BUP306 یک IGBT سریع با دیود معکوس و حداکثر Vce=1200v و Ic=23A می باشد

جزییات بیشتر

با تبدیل کردن حساب کاربری به VIP از تخفیفات ویژه آی سی کالا بهره مند شوید.

استعلام قیمت
هم اکنون بهترین قیمت و کمترین زمان تحویل را از ما استعلام بگیرید.

مقایسه

افزودن به پروژه

مستندات فنی و دیتاشیت


BUP306
حجم فایل : 221.32 KB, دانلودها: 282


ویژگی های: BUP306D

مشخصات کلی

نوع نصب : DIP
Package : TO-218 AB
نوع عملکرد ( Function Type) : IGBT
دمای کاری(سانتیگراد) : -55 to 150

مشخصات اصلی ترانزیستور

نوع ترانزیستور : IGBT
حداکثر Ic (آمپر) : 23
حداکثر (td(ON به ( نانو ثانیه ) : 60
حداکثر (td(OFF به ( نانو ثانیه ) : 300
حداکثر زمان خیز Tr به ( نانو ثانیه ) : 50
حداکثر زمان فرود Tf به ( نانو ثانیه ) : 30
حداکثر زمان بازیابی معکوس Trr به ( نانو ثانیه ) : 150
VCEsat : 1200
ظرفیت خازنی ورودی Ciss به ( پیکو فاراد ) : 1750
ظرفیت خازنی خروجی Coss به ( پیکو فاراد ) : 150
ظرفیت خازنی انتقال معکوس Crss به ( پیکو فاراد ) : 75
حداکثر شارژ بازیابی معکوس QRR به ( uC ) : 5.4

سایر مشخصات محصول

نوع IGBT : IGBT تکیِ تخت
تعداد IGBT در ماژول : 1

اطلاعات بیشتر

IGBT با شماره پارت نامبر BUP306 یک IGBT سریع با دیود معکوس و حداکثر Vce=1200v و Ic=23A می باشد به همراه دیود معکوس یا دیود هرزگرد می باشد که دارای سرعت زیادی است . کلکتور آن توانایی جریان دهی 23 آمپر را دارد و تا 1200 ولت را می تواند بر روی کلکتور - امیتر خود تحمل کند. همچنین حداکثر تاخیر خاموش شدن آن 300 نانو ثانیه است و این خاصیت آن را برای استفاده در کاربردهایی که نیاز به سوییچینگ با فرکانس های بالا و جریانی در حد 23 آمپر را دارند مناسب می نماید.



هم اکنون این آی سی در سایت ickala برای استفاده مهندسین و طراحان جهت فروش آماده گردیده است.

FEATURES

IGBT With Antiparallel Diode
Preliminary data
• Low forward voltage drop
• High switching speed
• Low tail current
• Latch-up free
• Including fast free-wheel diode
