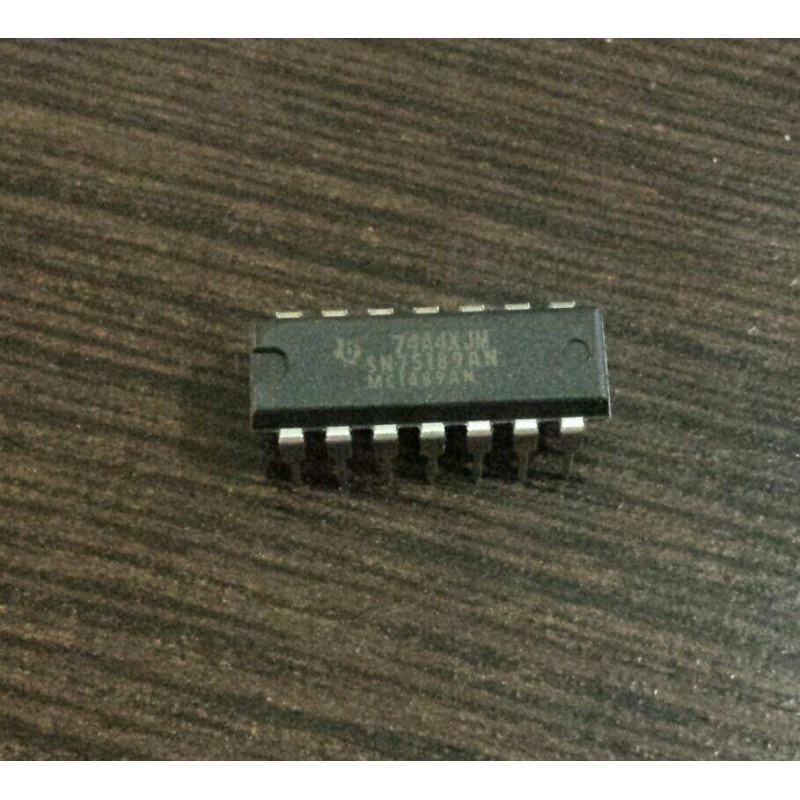

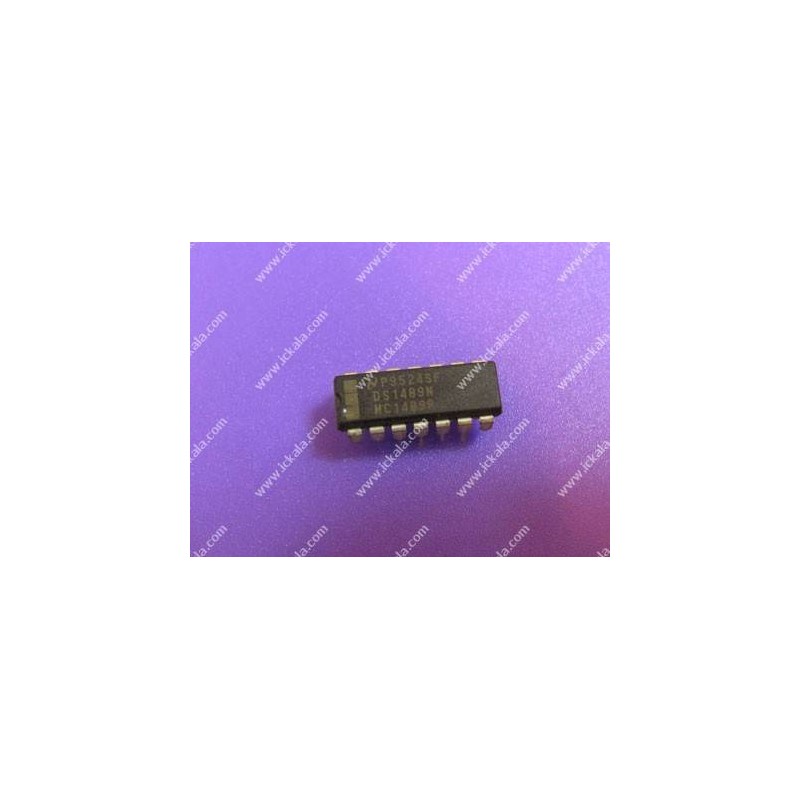

MC1489P نمایش بزرگتر

MC1489AN

کد کالا: 85

سازنده: STMicroelectronics

نو (جدید)

دسته‌بندی: آی سی مدارهای واسطه و درایورها و فرستنده - گیرنده ها

موجودی: موجود

آی سی MC1489 یک گیرنده خط 4 کاناله است.

جزییات بیشتر

موجودی انبار: 175 قلم

با تبدیل کردن حساب کاربری به VIP از تخفیفات ویژه آی سی کالا بهره مند شوید.

96,500 ریال

مقایسه

افزودن به پروژه

مستندات فنی و دیتاشیت


MC1489
حجم فایل : 173.3 KB, دانلودها: 207


سوکت آی سی 14 پین

ویژگی های: MC1489AN

مشخصات کلی

نوع نصب : DIP
Package : DIP-14
نوع عملکرد ( Function Type) : گیرنده
دمای کاری(سانتیگراد) : 0 to 70

مشخصات تغذیه

حداکثر توان مصرفی ، Power Dissipation ( میلی وات ) : 1000
نوع تغذیه : تغذیه تکی
حداکثر ولتاژ تغذیه دوبل (±) (ولت) : 10

TTL

تعداد ورودی ها : 4

سایر مشخصات محصول

تعداد مدارات : 4
حداکثر جریان خروجی (میلی آمپر) : 20
حداکثر مقدار مقاومت ورودی (مگا اهم) : 0.007
حداکثر زمان خیز خروجی، Output Rise Time در ولتاژ 4.5 ولت ( نانو ثانیه ) : 180
حداکثر زمان فرود خروجی، Output Fall Time در ولتاژ 4.5 ولت ( نانو ثانیه ) : 20

اطلاعات بیشتر

آی سی MC1489AN یک گیرنده خط 4 کاناله یکپارچه استکه به عنوان ترمینال اینترفیس برای تجهیزات با مشخصات استاندارد RS-232 طراحی شده است.
این آی سی معادل 75189 می باشد.




هم اکنون این آی سی در سایت ickala برای استفاده مهندسین و طراحان جهت فروش آماده گردیده است.

Features

INPUT RESISTANCE –3k to 7kOhm
INPUT SIGNAL RANGE – ± 30V
INPUT THRESHOLD HYSTERESIS BUILT-IN
RESPONSE CONTROL:
a) LOGIC THRESHOLD SHIFTING
b) INPUT NOISE FILTERING
