آی سی و قطعات مایکروویوی>تقویت کننده های مایکروویو>FP1189G

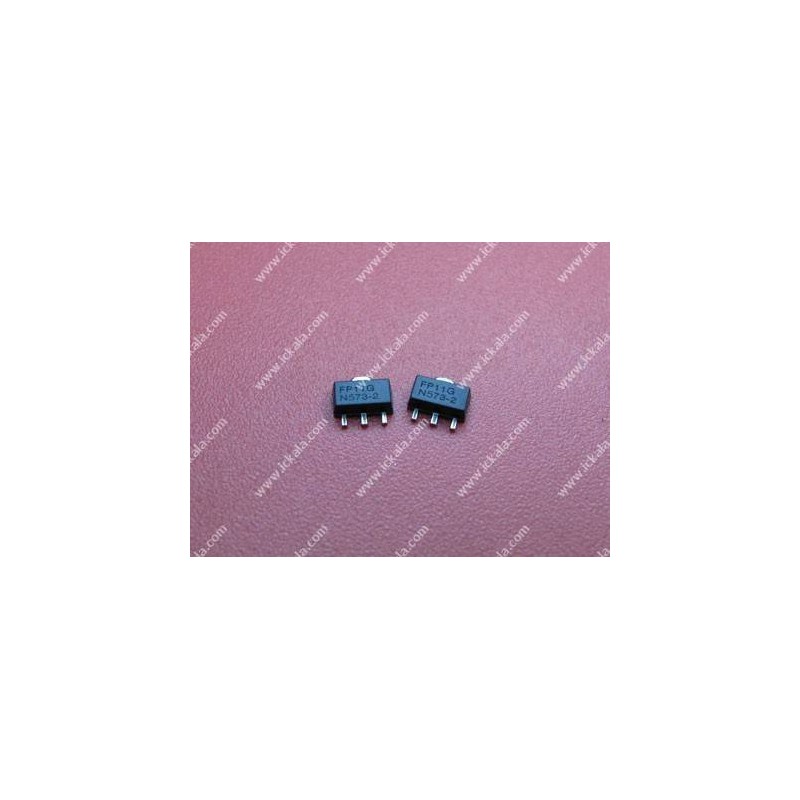

FP11896AMP نمایش بزرگتر
FP1189G

کد کالا: 168

سازنده: TriQuint

نو (جدید)

دسته‌بندی: تقویت کننده های مایکروویو

موجودی: موجود

آِی سی FP1189 یک تقویت کننده HFET با 500 میلی وات توان خروجی در باند فرکانسی 50 مگاهرتز تا 4000 مگاهرتز می باشد.

جزییات بیشتر

موجودی انبار: 20 قلم

با تبدیل کردن حساب کاربری به VIP از تخفیفات ویژه آی سی کالا بهره مند شوید.

2,831,000 ریال

مقایسه

افزودن به پروژه

مستندات فنی و دیتاشیت


FP1189
حجم فایل : 375.77 KB, دانلودها: 464


ویژگی های: FP1189G

مشخصات کلی

نوع نصب : SMD
Package : SOT-89
نوع : صنعتی
نوع عملکرد ( Function Type) : تقویت کننده RF خطی
دمای کاری(سانتیگراد) : -40 to 85

مشخصات تغذیه

حداکثر جریان - تغذیه (میلی آمپر) : 200
حداکثر توان مصرفی ، Power Dissipation ( میلی وات ) : 2000
نوع تغذیه : تغذیه تکی
حداکثر ولتاژ تغذیه تکی (ولت) : 16

مشخصات تقویت کننده RF

حداکثر فرکانس کاری RF ( گیگا هرتز ) : 4
حداکثر توان P1dB خروجی ( dBm ) : 27
حداکثر تلفات / حداقل بهره (dB) : 21
حداقل فرکانس کاری RF ( گیگا هرتز ) : 0.05

اطلاعات بیشتر

آی سی FP1189 یک HFET یا Heterostructure FET با راندمان بالای 500 میلی واتی با پکیج SOT-89 نصب سطحی می باشد. این  تقویت کننده بهترین حالت را در بایاس درین 8+ ولت و جریان 125 میلی آمپری دارد که در این حالت دارای P1dB برابر با 27dBm+ و مقدار IP3 برابر با 40dBm+ و گین 20.5dB+ در فرکانس 900 مگاهرتزی  دارد.
