قطعات الکترونیکی و مخابراتی>آی سی و قطعات مایکروویوی>تقویت کننده های مایکروویو>PHA-1+

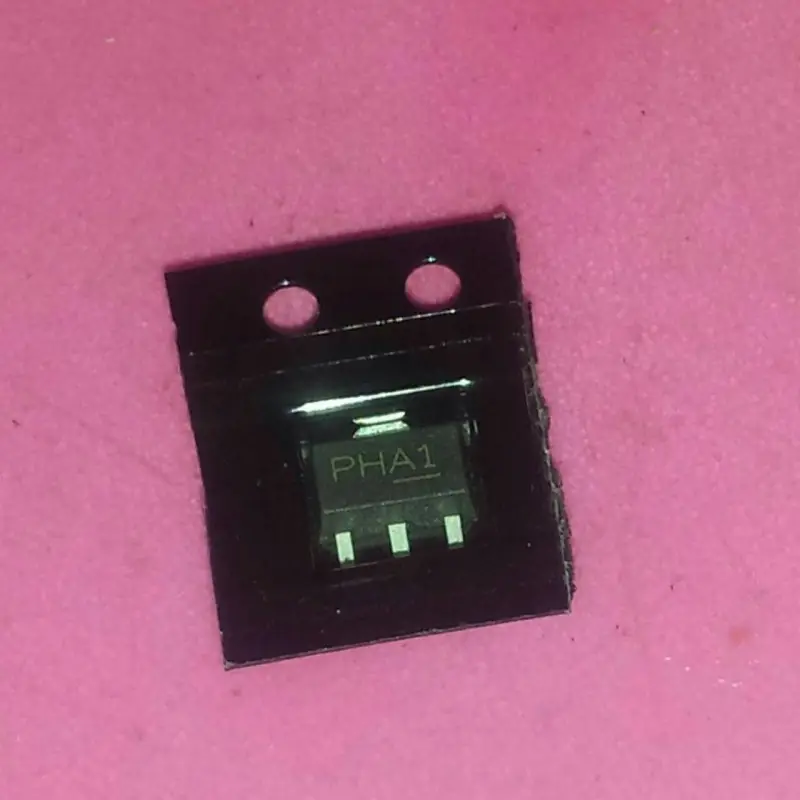

PHA-1+ نمایش بزرگتر
PHA-1+

سازنده: Mini-Circuits

جدید

تقویت کننده PHA-1+ با پهنای باند 0.05 تا 6 گیگاهرتز و گین 13.5dB و توانP1dB حداکثر 22dBm و عدد نویز 2.2 می باشد.

جزییات بیشتر

موجودی انبار: 47 قلم

با تبدیل کردن حساب کاربری به VIP از تخفیفات ویژه آی سی کالا بهره مند شوید.

1,059,000 ریال

مقایسه

افزودن به پروژه

مستندات فنی و دیتاشیت


PHA-1+
حجم فایل : 323.91 KB, دانلودها: 201


ویژگی های: PHA-1+

مشخصات کلی

نوع نصب : SMD
Package : SOT-89
نوع : نظامی
نوع عملکرد ( Function Type) : تقویت کننده مایکروویو
دمای کاری(سانتیگراد) : -40 to 85

مشخصات تغذیه

حداکثر جریان - تغذیه (میلی آمپر) : 150
نوع تغذیه : تکی
حداکثر ولتاژ تغذیه تکی (ولت) : 5

مشخصات تقویت کننده RF

حداکثر مقدار IP3 خروجی ( dBm ) : 42
حداکثر فرکانس کاری RF ( گیگا هرتز ) : 6
حداکثر عدد نویز (dB) : 2.2
حداکثر توان ورودی RF قابل تحمل ( dBm + ) : 24
حداکثر توان P1dB خروجی ( dBm ) : 22
حداکثر تلفات / حداقل بهره (dB) : 13.5
حداقل فرکانس کاری RF ( گیگا هرتز ) : 0.05

سایر مشخصات محصول

حداکثر مقدار Return Loss ورودی و خروجی ( dB ) : 11

اطلاعات بیشتر

تقویت کننده PHA-1+ با پهنای باند 0.05 تا 6 گیگاهرتز و گین 13.5dB و توانP1dB حداکثر 22dBm و عدد نویز 2.2 می باشد.
