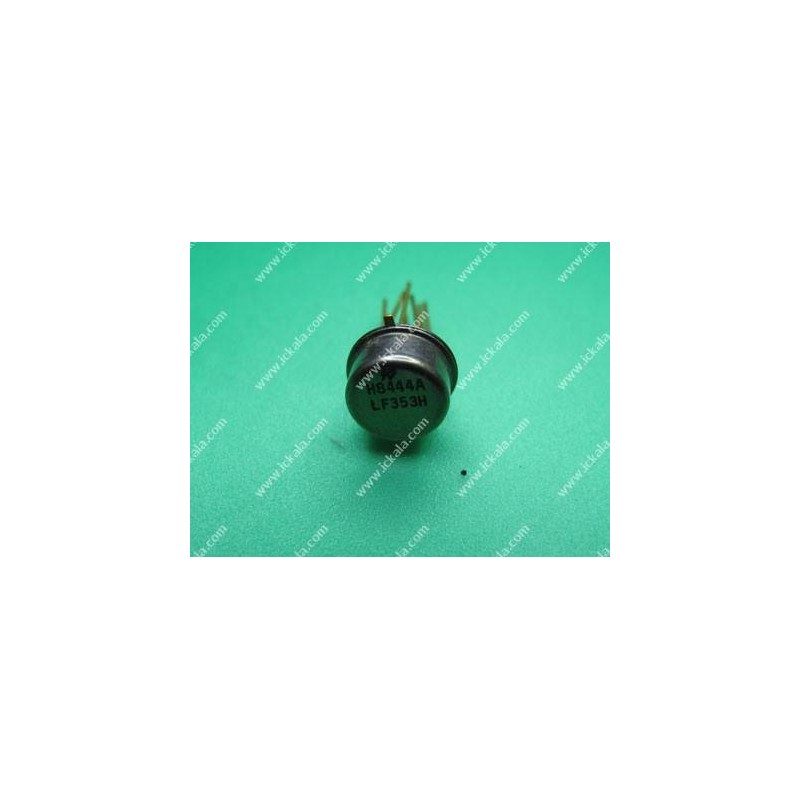

LF353H نمایش بزرگتر
LF353H

سازنده: National Semiconductor

جدید

موجودی: موجود

آی سی LF353 یک تقویت کننده عملیاتی 2 تایی بدنه فلزی پهن باند با ورودی JFET می باشد.

جزییات بیشتر

موجودی انبار: 10 قلم

+آی سی بن
با سفارش این محصول شما 3  آی سی بن دریافت میکنید
ارزش آی سی بن دریافتی:  3,000 ریال
حد اکثر تخفیف قابل استفاده برای این محصول 3 آی سی بن که برابر است با 3,000 ریال

قیمت:347,610 ریال

مستندات فنی و دیتاشیت


حجم فایل : 47.55 KB, دانلودها: 6209


اطلاعات بیشتر

آی سی LF353 یک تقویت کننده عملیاتی 2 تایی بدنه فلزی پهن باند با ورودی JFET می باشد.

هم اکنون این آی سی در سایت ickala برای استفاده مهندسین و طراحان جهت فروش آماده گردیده است.


General Description

These devices are low cost, high speed, dual JFET input operational amplifiers with an internally trimmed input offset voltage (BI-FET II™technology). They require low supply current yet maintain a large gain bandwidth product and fast
slew rate. In addition, well matched high voltage JFET input devices provide very low input bias and offset currents. The LF353 is pin compatible with the standard LM1558 allowing designers to immediately upgrade the overall performance of
existing LM1558 and LM358 designs.
These amplifiers may be used in applications such as high speed integrators, fast D/A converters, sample and hold circuits and many other circuits requiring low input offset voltage, low input bias current, high input impedance, high slew
rate and wide bandwidth. The devices also exhibit low noise and offset voltage drift.

FEATURES

Internally trimmed offset voltage: 10 mV
Low input bias current: 50pA
Low input noise voltage: 25 nV/√Hz
Low input noise current: 0.01 pA/√Hz
Wide gain bandwidth: 4 MHz
High slew rate: 13 V/µs
Low supply current: 3.6 mA
High input impedance: 10^12 Ω
Low total harmonic distortion : <=0.02%
Low 1/f noise corner: 50 Hz
Fast settling time to 0.01%: 2 µs

ویژگی ها

مشخصات عمومی

نوع نصب : DIP
نوع عملکرد ( Function Type) : آپ امپ JFET
نوع : صنعتی
دمای کاری(سانتیگراد) : 40°C ~ +85°C-
Package : H Package Metal CAN

مشخصات تغذیه

نوع تغذیه : تغذیه دوبل
حداکثر ولتاژ تغذیه دوبل (±) (ولت) : 18
حداقل ولتاژ تغذیه دوبل (±) (ولت) : 3.5

دقت

حداکثر چگالی نویز ( nV/√Hz ) : 18

آپ امپ (Op Amps)

(Slew-Rate (V/us : 13

سایر مشخصات محصول

حداکثر پهنای باند 3dB- ( مگاهرتز) : 4
تعداد مدارات : 2
حداقل نسبت حذف مد مشترک CMRR واحد (dB) : 100
حداقل نسبت حذف منبع تغذیه،PSRR واحد (dB) : 100
حداکثر مقدار مقاومت ورودی (مگا اهم) : 1000000
