مدارات مجتمع (آی سی ، IC)>تقویت کننده خطی - آپ امپ ها>OP77Gs
OP77G نمایش بزرگتر

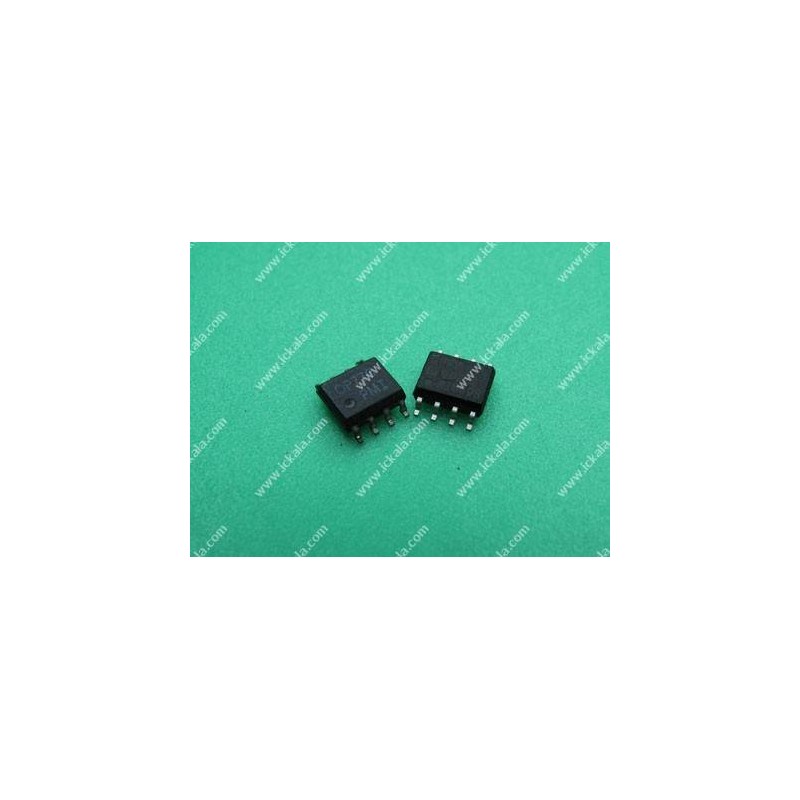

OP77Gs

کد کالا: 136

سازنده: Analog Devices Inc.

نو (جدید)

دسته‌بندی: تقویت کننده خطی - آپ امپ ها

موجودی: موجود

آی سی OP77 یک عدد آپ امپ تکی با آفست ولتاژی خیلی کم می باشد. به عبارتی نسل بعدی OP07 است. نوع smd می باشد.

جزییات بیشتر

موجودی انبار: 22 قلم

با تبدیل کردن حساب کاربری به VIP از تخفیفات ویژه آی سی کالا بهره مند شوید.

285,000 ریال

مقایسه

افزودن به پروژه

مستندات فنی و دیتاشیت


OP77
حجم فایل : 463.6 KB, دانلودها: 386


محصولات مشابه این محصول

ویژگی های: OP77Gs

مشخصات کلی

نوع نصب : SMD
Package : SOIC-8
نوع : صنعتی
نوع عملکرد ( Function Type) : آپ امپ
دمای کاری(سانتیگراد) : -40 to 85

مشخصات تغذیه

نوع تغذیه : تعذیه دوبل
حداقل ولتاژ تغذیه دوبل (±) (ولت) : 4
حداکثر ولتاژ تغذیه دوبل (±) (ولت) : 22

دقت

حداکثر چگالی نویز ( nV/√Hz ) : 20

عملکرد دینامیکی

نرخ افزایش ولتاژ بر اساس V/µs : 0.3
حداکثر ولتاژ - آفست ورودی ( ± میلی ولت) : 0.06
پهنای باند -3 dB براساس مگاهرتز : 4

آپ امپ (Op Amps)

تعداد تقویت کننده در قطعه : 1

اطلاعات بیشتر

آی سی OP77 یک عدد آپ امپ تکی با آفست ولتاژی خیلی کم می باشد. به عبارتی نسل بعدی OP07 است. نوع smd می باشد.



Next Generation OP07 Ultralow Offset Voltage Operational Amplifier
GENERAL DESCRIPTION

The OP77 significantly advances the state-of-the-art in precision op amps. The outstanding gain of 10,000,000 or more for the OP77 is maintained over the full 10 V output range. This exceptional gain-linearity eliminates incorrectable system nonlinearities common in previous monolithic op amps and provides superior performance in high closed-loop gain applications. Low initial V OS  drift and rapid stabilization time, combined with only 50 mW of power consumption, are significant improvements over previous designs. These characteristics, plus the exceptional TCV OS  of 0.3 μV/°C maximum and the low V OS  of 25 μV maximum, eliminates the need for V OS  adjustment and increases system accuracy over temperature.
A PSRR of 3 μV/V (110 dB) and CMRR of 1.0 μV/V maximum virtually eliminate errors caused by power supply drifts and common-mode signals. This combination of outstanding characteristics makes the OP77 ideally suited for high resolution instrumentation and other tight error budget systems.




FEATURES

Outstanding Gain Linearity
Ultra High Gain ........... 5000 V/mV Min
Low Vos Over Temperature ......... 60µ V max
Excellent  TCVos................... 0.3 µV/ °C max
High PSSR .......................... 3µ V/V max
Low Power Consumption.................. 60 mW max
Fits OP-07 , 725, 108A/308A, 741 Sockets
Available in Die Form
