نمایش بزرگتر

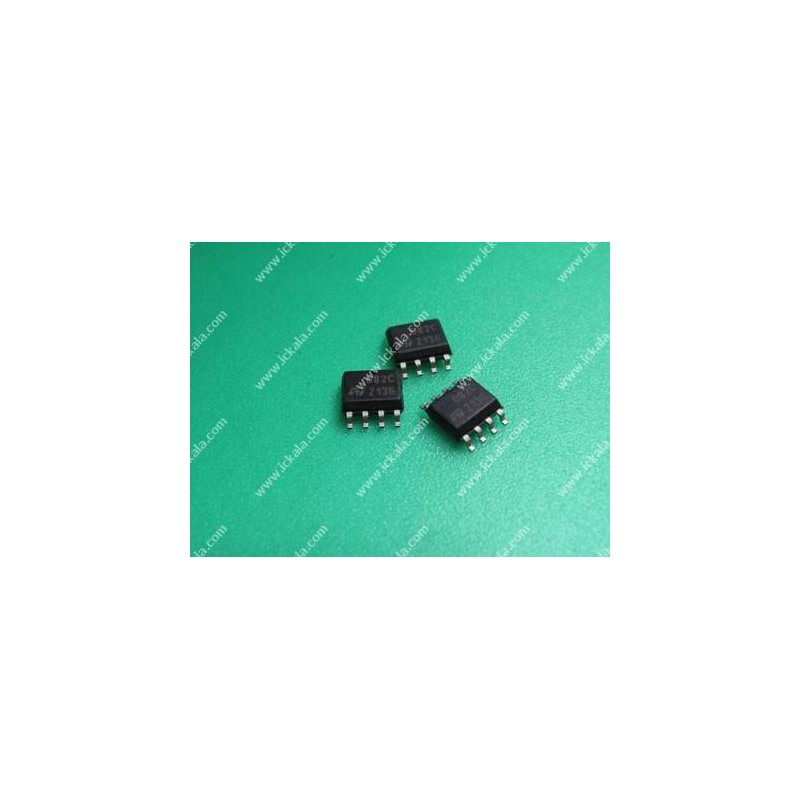

TL082CDR
کد کالا: 143
سازنده: Texas Instruments
اوریجینال
دسته‌بندی: تقویت کننده خطی - آپ امپ ها
موجودی: موجود
آی سی TL082C یک آپ امپ JFET با 2 کانال با پهنای باند 3MHz و SlewRate=13 با ولتاژ آفست ورودی 3mV نوع SMD با پکیج 8-SOIC می باشد.
موجودی انبار: 760 قلم
ارسال به تلگراممستندات فنی و دیتاشیت
برد مبدل SOIC8
ویژگی های: TL082CDR
مشخصات کلی
وضعیت تولید :
فعال
نوع نصب :
SMD
Package :
SOIC-8
نوع :
تجاری
نوع عملکرد ( Function Type) :
آپ امپ
دمای کاری(سانتیگراد) :
0 to 70
مشخصات تغذیه
ولتاژ تغذیه تکی :
7 to 36
ولتاژ تغذیه دوبل (ولت) :
±3.5 to 18
حداکثر جریان - تغذیه (میلی آمپر) :
1.4
نوع تغذیه :
تعذیه دوبل و تغذیه تکی
حداکثر ولتاژ تغذیه دوبل (±) (ولت) :
18
حداکثر ولتاژ تغذیه تکی (ولت) :
36
دقت
حداکثر چگالی نویز ( nV/√Hz ) :
15
عملکرد دینامیکی
نرخ افزایش ولتاژ بر اساس V/µs :
13
حداکثر ولتاژ - آفست ورودی ( ± میلی ولت) :
3
حداکثر جریان - بایاس ورودی (nA) :
0.03
پهنای باند -3 dB براساس مگاهرتز :
4
آپ امپ (Op Amps)
نوع آپ امپ :
JFET
تعداد تقویت کننده در قطعه :
2
هنوز نظری ارسال نشده است.
