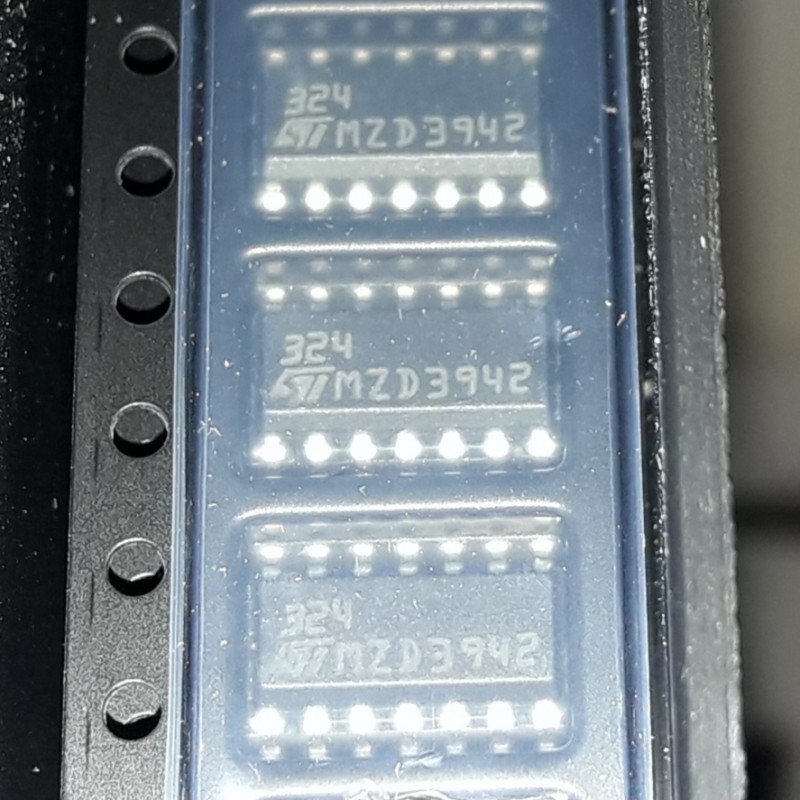

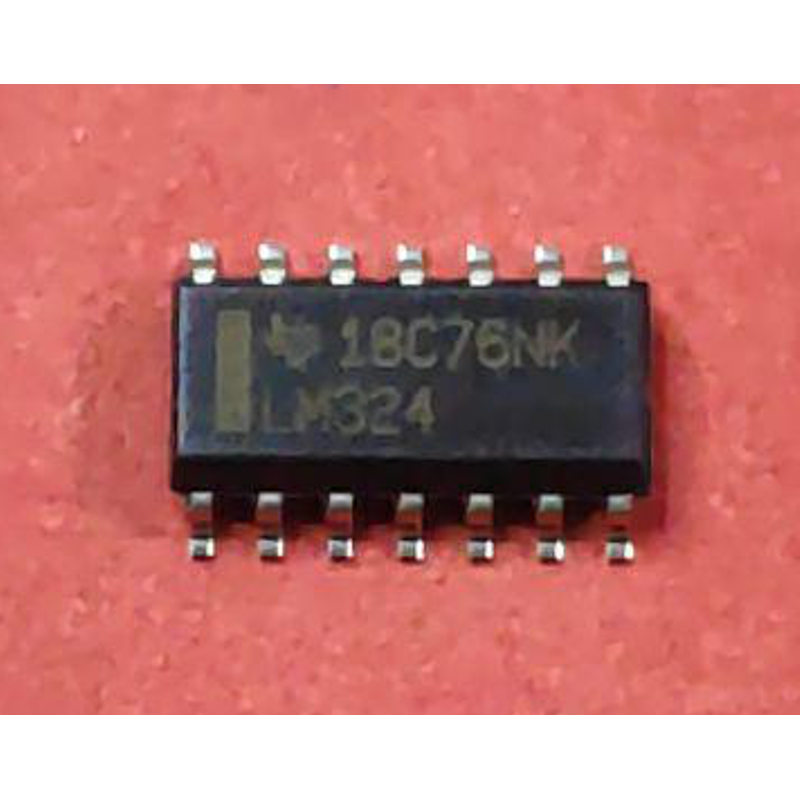

LM324DR

سازنده: ON Semiconductor

جدید

موجودی: موجود

آی سی LM324 تقویت کننده عملیاتی کم مصرف 4تایی و از نوع smd.

جزییات بیشتر

موجودی انبار: 1651 قلم

قیمت: 10,920 ریال

مستندات فنی و دیتاشیت


حجم فایل : 180.62 KB, دانلودها: 613


محصولات مشابه این محصول

ویژگی های: LM324DR

مشخصات عمومی

نوع نصب : SMD
Package : SOIC-14
نوع : تجاری
نوع عملکرد ( Function Type) : آپ امپ
دمای کاری(سانتیگراد) : 0°C ~ +70°C

مشخصات تغذیه

حداکثر توان مصرفی ، Power Dissipation ( میلی وات ) : 1200
نوع تغذیه : تعذیه دوبل و تغذیه تکی
حداقل ولتاژ تغذیه دوبل (±) (ولت) : 5
حداکثر ولتاژ تغذیه دوبل (±) (ولت) : 16
حداقل ولتاژ تغذیه تکی (ولت) : 5
حداکثر ولتاژ تغذیه تکی (ولت) : 32

سایر مشخصات محصول

جریان - بایاس ورودی : 20
تعداد مدارات : 4
حداکثر پهنای باند کاری (مگاهرتز) : 1
حداقل نسبت حذف مد مشترک CMRR واحد (dB) : 85
حداقل نسبت حذف منبع تغذیه،PSRR واحد (dB) : 100

اطلاعات بیشتر

سری آی سی های LM124 شامل 4 عدد تقویت کننده عملیاتی کاملا مستقل که جبران سازی فرکانسی آنها از داخل انجام شده است و دارای گین بالایی هستند می باشد . خانواده این سری آی سی ها برای کار با ولتاژ تعذیه نوع تکی نیز طراحی شده اند و می توانند در محدوده وسیعی از  ولتاژ تغذیه کار کند. کاربردهای متعارف این آی سی در مبدل های تقویت کننده ها ، ماژول های تقویت DC و کلیه مدارات آپ امپی که با تغذیه 5+ ولت کار می کنند است. این آی سی از نوع smd می باشد.


FEATURES

• Short Circuited Protected Outputs
• True Differential Input Stage
• Single Supply Operation: 3.0 V to 32 V
• Low Input Bias Currents: 100 nA Maximum (LM324A)
• Four Amplifiers Per Package
• Internally Compensated
• Common Mode Range Extends to Negative Supply
• Industry Standard Pinouts
• ESD Clamps on the Inputs Increase Ruggedness without Affecting Device Operation
• NCV Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC−Q100 Qualifiedand PPAP Capable
• These Devices are Pb−Free, Halogen Free/BFR Free and are RoHS Compliant
