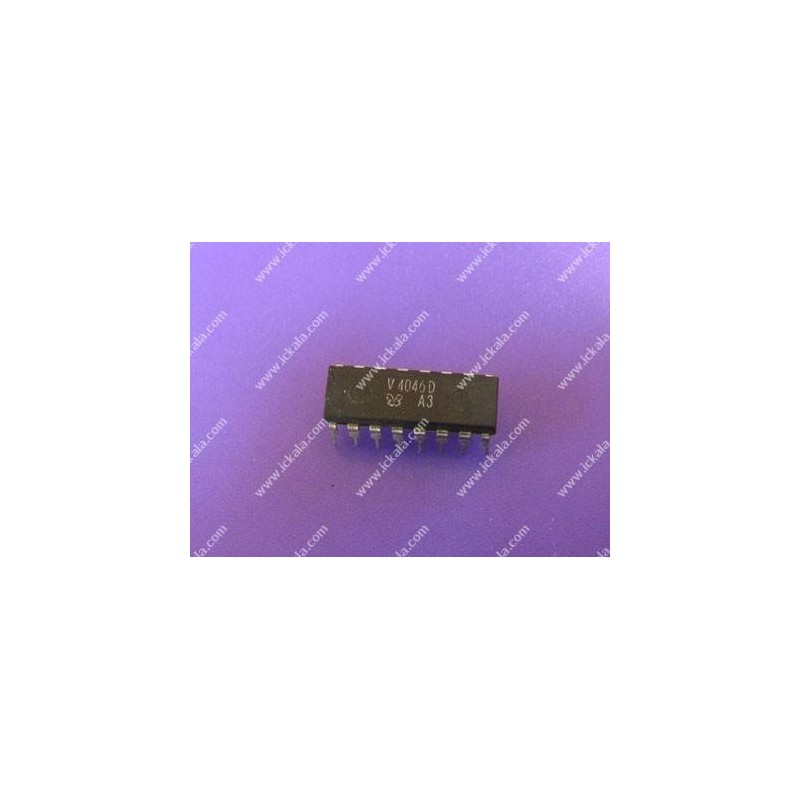

V4046D نمایش بزرگتر
V4046D

کد کالا: 317

سازنده: Texas Instruments

نو (جدید)

دسته‌بندی: حلقه قفل فاز و اسیلاتور کنترل شونده با جریان(PLL & VCO)

موجودی: این محصول در انبار موجود نیست

آی سیV4046DیکPhase-locked-loop(PLL)از خانوادهCMOS Logicبا حداکثر ولتاژ تغذیه تکی18ولت از نوعDIPمی باشد.

جزییات بیشتر

با تبدیل کردن حساب کاربری به VIP از تخفیفات ویژه آی سی کالا بهره مند شوید.

استعلام قیمت
هم اکنون بهترین قیمت و کمترین زمان تحویل را از ما استعلام بگیرید.

مقایسه

افزودن به پروژه

مستندات فنی و دیتاشیت


4046D
حجم فایل : 262.74 KB, دانلودها: 1443


سوکت آی سی 16 پین

ویژگی های: V4046D

مشخصات کلی

نوع نصب : DIP
Package : DIP-16
نوع : تجاری
نوع عملکرد ( Function Type) : Phase-locked-loop(PLL)
دمای کاری(سانتیگراد) : -55 to 125

مشخصات تغذیه

حداکثر ولتاژ تغذیه تکی (ولت) : 18

سایر مشخصات محصول

Number of Bits : 1
IOL (Max) (mA) : 4
IOH (Max) (mA) : -4
Logic Family : CD4000
Logic Technology : CMOS Logic
tpd @ nom Voltage (Max) (ns) : 300
F @ nom voltage (Max) (MHz) : 8

اطلاعات بیشتر

آی سیV4046DیکPhase-locked-loop(PLL)از خانوادهCMOS Logicبا حداکثر ولتاژ تغذیه تکی18ولت از نوعDIPمی باشد.CMOS Micropower Phase-Locked Loop

هنوز نظری ارسال نشده است.

نوشتن نقد و نظر (یک آی سی بن هدیه بگیرید)

V4046D
V4046D

آی سیV4046DیکPhase-locked-loop(PLL)از خانوادهCMOS Logicبا حداکثر ولتاژ تغذیه تکی18ولت از نوعDIPمی باشد.

نوشتن نقد و نظر (یک آی سی بن هدیه بگیرید)

    بر چسب ها:

دسته‌بندی کالاها

Instagram

@ickalashop
مطالب آموزشی را در اینستاگرام دنبال کنید
  • بارگذاری
    عکس اینستاگرام
    مشاهده عکس
    274 17
    ickalashop
    Follow
    ‌
    ماژول transistor-tester-kit مدل HW-308 یک کیت تست اتوماتیک انواع ترانزیستور BJT, Mosfet,FET,UJT, Diode, سلف، خازن و مقاومت و ... با نمایشگر گرافیکی می باشد که بسیار کاربردی و قابل استفاده است.

    کاربردهای این تستر قطعات الکترونیکی بسیار بیشتر از آنچه که فکر می کنید هستند.

    ✓به طور مثال پایه های ترانزیستورها و دیودها و جهت آنها را برای شما مشخص می کند.
    ✓همچنین اگر ماسفت شما دارای دیود باشد، آن را تشخیص می دهد و برای شما مشخص می کند.
    ✓سالم بودن و یا خراب بودن ترانزیستور و قطعات را مشخص میکند.
    ✓می توانید از آن به عنوان یک LCR متر استفاده نمایید.
    *در اندازه گیری خازن با این دستگاه , به جز ظرفیت خازن , میران ESR و Vloss خازن را نیز نمایش می دهد. طرفیت اندازه گیری خازن این دستگاه از 25 پیکو فاراد تا 100,000 میکرو فاراد می باشد.

    *در اندازه گیری سلف با این دستگاه , به جز ظرفیت سلف میزان مقاومت سلف را نیز اندازه می گیرد. ظرفیت اندازه گیری سلف این دستگاه از 0.01 میلی هانری تا 20 هانری است.

    *در صورت تست دیود و یا تست دوبل دیود با این دستگاه , به غیر از کشیدن دیاگرام دیود و یا دیگرام دوبل دیود و نشان دادن جهت آن ظرفیت خازنی دیود و Vf آن را نیز نمایش می دهد.

    *در صورت تست ترانزیستور با این دستگاه , به غیر از کشیدن دیاگرام ترانزیستور و مشخص کردن پایه های بیس و امیتر و کلکتور ترانزیستور , npn و pnp بودن آن را نیز مشخص کرده و میزان hfe و میزان Vf را نیز نمایش می دهد.

    *در تست ماسفت با این دستگاه , به غیر از کشیدن دیاگرام ماسفت و مشخص کردن پایه های گیت , درین و سورس , N mos و P mos بودن ماسفت را مشخص کرده و همچنین میزان ظرفیت خازنی و Vt را نیز نمایش می دهد.

    ✓تغذیه این دستگاه یک باتری 9 ولت است.
    ✓برای خریداری این محصول به سایت فروشگاه آی سی کالا مراجعه نمایید .
    #ickala #electricalengineering #electrical_components #module #electronicprojects #arduino #transistor_tester
    #آیسیکالا #مهندسی_برق #پروژه_الکترونیکی #ماژول_الکترونیکی #آردوینو #ترانزیستور_تستر
    274 Likes October 23rd 2020
    مشاهده عکس در اینستاگرام
  • بارگذاری
    عکس اینستاگرام
    مشاهده عکس
    231 2
    ickalashop
    Follow
    ‌
    ⚡ماژول TC4056/TP4056 یک ماژول کاربردی برای شارژ و دشارژ باتری های لیتیومی است . بوسیله این ماژول میتوان یک باتری تک سلول لیتیومی 3.7 ولت مانند 18650 که مدار محافظ داخلی ندارد را و با حفاظت کامل شارژ کرد و همچنین دشارژ باتری را نیز کنترل کرد . یک باتری لیتیومی باید به گونه ای شارژ شود که با رسیدن ولتاژ به 4.2 ولت جریان شارژ قطع شود همچنین دشارژ آن باید به گونه ای باشد که که با رسیدن ولتاژ باتری به 2.4 ولت دیگر باتری دشارژ نشود . در غیر این صورت عمر باتری کم شده و باتری آسیب میبیند .
    در طراحی این ماژول از آی سی شارژ TC4056 و آی سی حفاظت DW01 استفاده شده که باعث میشود باتری لیتیومی با حفاظت کامل و بدون خطر شارژ و دشارژ شود . به این صورت که آی سی DW01 جریان شارژ را توسط ماسفت 8205A بر روی یک آمپر تنظیم می کند و بعد از شارژ کامل یعنی رسیدن ولتاژ باتری به 4.2 ولت عملیات شارژ را قطع می کند. همچنین در زمان دشارژ باتری با رسیدن ولتاژ باتری به 2.4 ولت جریان بار توسط آی سی DW01 قطع میشود تا ولتاژ باتری به کمتر از 2.4 ولت نرسد . در صورتی که ولتاژ باتری وصل شده به ماژول کمتر از 2.9 ولت باشد ماژول شارژ را با جریانی در حدود 130 میلی آمپر آغاز تا زمانی که ولتاژ باتری به 2.9 ولت برسد سپس جریان شارژ به صورت خطی افزایش می یابد .
    ✓برای خریداری این محصول میتوانید به سایت فروشگاه مراجعه نمایید.
    #ickala #electricalengineering #electrical_components #module #electronicprojects #arduino #battery_charger
    #آیسیکالا #مهندسی_برق #پروژه_الکترونیکی #ماژول_الکترونیکی #آردوینو #شارژر_باتری
    231 Likes October 23rd 2020
    مشاهده عکس در اینستاگرام
  • بارگذاری
    عکس اینستاگرام
    مشاهده عکس
    196 3
    ickalashop
    Follow
    ‌
    سنسور تصویر OV7670 محصول camerachip، دارای بخشهای مختلف برای پردازش اولیه روی تصویر (میزان رنگ ، کنترانس و....) ميباشد.همچنين توانايي تنظيم خودكار بهره AGC ، تنظيم تراز سفيدي AWB را دارا ميباشد، مدارات بایاسینگ و رگولاتور 1.8 ولت بر روی خود برد قرارگرفته است. اما سرعت بالای این دوربین باعث شده تا میکروکنترلرهایی که دارای سرعت پایینی هستند قادر به دریافت تصویر کامل از دوربین نبوده و قبل از پایان خواندن کدهای رنگ تصویر تغییر کند.
    به همین منظور یک تراشه FIFO با سرعت بالا بر روی ماژول قرار گرفته که وظیفه آن خواندن کدهای دوربین و ذخیره در خود می باشد و تا ارسال دستور بعدی تصویر را در حافظه خود نگه می دارد. توسط این تراشه هر میکروکنترلری با هر سرعتی می تواند با این ماژول کار کرده و تصاویر کامل را دریافت نماید.
    ✓ مشخصات: حساسيت بالا در محيط هاي با نور كم حداكثر ابعاد تصوير 640 در 480 پيكسل قابليت تصوير برداري با 30 فريم بر ثانيه ابعاد تصویر قابل تعریف در استاندار های مختلف ( vga , qvga ,...) نسبت سيگنال به نويز 46 دسيبل.‌‌
    ‌ ✓کاربردها: سیستم های امنیتی سیستم های هوشمند.‌
    کاربردهای آموزشی پروژه های الکترونیکی بینایی ماشین هر پروژه ای که نیاز به تصویر برداری یا عکس برداری داشته باشد.
    ✓برای خریداری این محصول میتوانید به سایت فروشگاه آی سی کالا مراجعه نمایید.
    #ickala #electricalengineering #electrical_components #module #electronicprojects #arduino #camera_module
    #آیسیکالا #مهندسی_برق #پروژه_الکترونیکی #ماژول_الکترونیکی #آردوینو #ماژول_دوربین
    196 Likes October 23rd 2020
    مشاهده عکس در اینستاگرام
  • بارگذاری
    عکس اینستاگرام
    مشاهده عکس
    155 14
    ickalashop
    Follow
    ‌
    «دیود شاتکی» (Schottky Diode) نوعی دیود است که پیوند آن از فلز – نیمه‌رسانا تشکیل شده است. این دیود که دیود حامل داغ (Hot Carrier Diode) و دیود ولتاژ پایین (Low Voltage Diode) نیز نامیده می‌شود، سرعت سوئیچینگ بسیار بالا و افت ولتاژ کمی دارد. در دیودهای عادی، افت ولتاژ دو سر دیود بین 0.60.6 تا 1.71.7 ولت است، در حالی که در یک دیود شاتکی، افت ولتاژ معمولاً در محدوده 0.150.15 تا 0.40.4 ولت قرار دارد. این افت ولتاژ‌ پایین‌تر، سبب سرعت سوئیچینگ بالاتر و در نتیجه، بازده بهتر دیود می‌شود.
    دیود شاتکی به افتخار فیزیکدان آلمانی، والتر شاتکی (Walter H. Schottky) نام‌گذاری شده است.
    همان‌طور که می‌دانیم، دیودهای معمولی، از اتصال دو پیوند نیمه‌هادی نوع N و نیمه‌هادی نوع P تشکیل می‌شوند که یک پیوند PN را تشکیل می‌دهد. اما در دیود شاتکی، از فلزهایی مانند آلومینیوم یا پلاتین به جای نیمه‌هادی نوع P استفاده می‌شود.
    همان‌طور که گفتیم، مهم‌ترین ویژگی‌های فیزیکی دیودهای شاتکی، سرعت سوئیچینگ بالا و افت ولتاژ کم آن‌ها است. پیوند فلز – نیمه‌های دیود شاتکی، ظرفیت ذخیره بار را ندارد. دلیل این امر، نبود لایه تهی یا تخلیه است.
    معمولاً افت ولتاژ بین دو پایه دیود زمانی وجود دارد که جریان از آن بگذرد. افت ولتاژ دیود شاتکی معمولاً بین 0.150.15 تا 0.450.45 ولت است. این مقدار برای دیودهای عادی، پیوند PN، بین 0.60.6 تا 1.71.7 ولت است. برای داشتن بازده بهتر در خروجی، افت ولتاژ باید کم باشد.مشخصه ولتاژ – جریان دیود شاتکی، در شکل بالا نشان داده شده است. در نمودار شکل بالا، محور افقی، ولتاژ اعمالی به دیود و محور عمودی، جریان گذرنده از آن را نشان می‌دهد.
    همان‌طور که می‌بینیم، این مشخصه، تقریباً شبیه مشخصه دیود پیوند PN است.با این اوصاف، افت ولتاژ بایاس مستقیم دیود شاتکی در مقایسه با دیود پیوند PN بسیار کم است.
    کاربردهای دیود شاتکی
    دیودهای شاتکی به دلیل ویژگی‌هایی که دارند، در صنعت الکترونیک برای بسیاری از کاربردهای یکسوسازی دیودی به کار می‌روند. این دیودها در کاربردهای جهش (Clamping) برای جلوگیری از اشباع ترانزیستور نیز استفاده می‌شوند. دیود شاتکی، با عنوان TTL شاتکی در دستگاه‌های دیجیتال نیز مورد استفاده قرار می‌گیرد، زیرا این دستگاه‌ها به سوئیچینگ سریع نیاز دارند. دیود شاتکی، قطعه مهمی در کامپیوترهای دیجیتال است.

    . #ickala #electricalengineering #electrical_components #Diode #electronicprojects #diode_schotky
    #آیسیکالا #مهندسی_برق #پروژه_الکترونیکی #دیود #یکسوساز #دیودشاتکی
    155 Likes October 23rd 2020
    مشاهده عکس در اینستاگرام
  • بارگذاری
    عکس اینستاگرام
    مشاهده عکس
    166 4
    ickalashop
    Follow
    ‌
    کابل مسطح یا ‌چند سیم (Ribbon cable) کابلیست با چندین سیم هادی که به صورت موازی از هم قرار گرفته و همگی در یک صفحه مسطحی قرار گرفته اند. که در نتیجه شکل آن به صورت پهن و صاف در آمده است. اسم آن به دلیل شباهت ظاهری آن به روبان می باشد.
    ✓این کابل ها برای اتصالات داخلی و خارجی و اتصال به سوکت های IDC ، پروگرامرها و ... استفاده می شوند .
    شما میتوانید این رشته را به اندازه های کوچکتر مانند 8 رشته و 4 رشته .. تبدیل کنید.
    ✓از این نوع کابل در ۲ مدل طوسی و رنگی از ۱۰ رشته تا ۶۴ رشته با سطح مقطع ۰/۰۸ میلی متر موجود است .
    ✓برای خریداری این محصول میتوانید به سایت فروشگاه آی سی کالا مراجعه نمایید.
    #ickala #electricalengineering #electrical_components #electronicprojects #cable #ribbon_cable
    #آیسیکالا #مهندسی_برق #پروژه_الکترونیکی #کابل_فلت
    166 Likes October 23rd 2020
    مشاهده عکس در اینستاگرام
  • بارگذاری
    عکس اینستاگرام
    مشاهده عکس
    247 15
    ickalashop
    Follow
    ‌ ‌
    ⚡تریستور (Thyristor) یک قطعه نیمه‌رسانای چند لایه است که در مدارهای الکترونیک قدرت و الکترونیک صنعتی از آن استفاده می‌شود. گاهی تریستور را «یکسوساز کنترل شده باسیلیکون» (Silicon Controlled Rectifier) یا SCR نیز می‌نامند. برای روشن (ON) شدن این قطعه پسیو، باید به پایه گیت آن (بخش کنترل شده) یک سیگنال اعمال کرد. در حقیقت، با اعمال سیگنال گیت یک دیود یکسو خواهیم داشت و این متناظر با کلمه یکسوساز در SCR است. در حقیقت، نماد مداری تریستور یک دیود قابل کنترل است.
    ✓مشخصه‌های استاتیکی یک تریستور به صورت زیر است:
    • تریستورها قطعاتی نیمه‌هادی هستند که فقط در حالت سوئیچینگ کار می‌کنند.
    • تریستورها قطعاتی هستند که با جریان کار می‌کنند؛ یعنی یک جریان گیت کوچک، یک جریان آند بزرگتر را کنترل می‌کند.
    • تریستورها فقط وقتی بایاس مستقیم باشد و جریان به گیت اعمال شود جریان را از خود عبور می‌دهند.
    • وقتی تریستور به حالت ON تحریک می‌شود، شبیه یک دیود یکسوکننده عمل می‌کند.
    • برای ماندن در شرایط هدایت، جریان آند باید بزرگتر از جریان نگهدارنده باشد.
    • وقتی تریستور بایاس معکوس شود، بدون توجه به اعمال جریان گیت، جریان را سد می‌کند.
    • وقتی تریستور به حالت ON تحریک شود، در آن حالت باقی می‌ماند؛ حتی زمانی که یک جریان گیت به آن اعمال نشود،
    اگر پایه ی گیت را با یک مقا ومت یک لحظه به پایه ی آند وصل کنیم تریستور مثل کلید بسته عمل میکند (روشن می شود)، و بعد از جدا کردن پایه ی گیت از مقا ومتی که طرف دیگر آن به آند خورده بود تریستور همچنان روشن خواهد ماند.
    ✓عملکرد تریستورها مشابه رله است.
    در رله‌ اگر به سیم‌پیچ ولتاژ اعمال شود، کنتاکت باز رله بسته می‌شود ولی در تریستورها با اعمال ولتاژ به پایه‌های کاتد و گیت، جریان بین پایه‌های آند و کاتد برقرار می‌شود.
    • رله ها کلیدهای الکترومکانیکی هستند، در حالیکه تریستورها از خانواده کلیدهای الکترونیکی است و صدا و جرقه تولید نمی‌کند.
    • تریستورها کلیدهای یک‌جهته ای هستند که جریان را فقط از آند به کاتد عبور می دهند و
    برای داشتن جریان دو طرفه لازم است دو تریستور را، برعکس یکدیگر موازی کنیم.
    • برای خاموش کردن رله، کافیست ولتاژ سیم‌پیچ آن را قطع کنیم،
    اما خاموش کردن تریستور به صورت دستی انجام می شود و تنها با قطع ولتاژ گیت، خاموشی امکان پذیر نیست.
    ✓کاربرد تریستور:
    • کنترل سرعت موتور
    • سیستم های تنطیم نور (light dimmers)
    • سیستم های کنترل فشار
    • تنظیم کننده های سطح مایع
    و...
    247 Likes October 23rd 2020
    مشاهده عکس در اینستاگرام
  • بارگذاری
    عکس اینستاگرام
    مشاهده عکس
    187 3
    ickalashop
    Follow
    ‌
    ⚡دیود زنر یک وسیله نیمه هادی سیلیکونی است که به جریان اجازه می دهد رو به جلو و یا در جهت برعکس حرکت کند
    دیود زنر هم مثل یک دیود نیمه هادی عادی جهت جریان را به یک سمت هدایت می کند اما خصوصیت منحصر به فرد آن این است که وقتی ولتاژ به یک مقدار مشخص (ولتاژ شکست) میرسد به جریان اجازه می دهد که در جهت معکوس حرکت کند.
    ✓تفاوت دیود زنر با دیود معمولی این است که به دیود زنر، با ورود به ناحیه شکست، آسیبی نمی‌بیند.
    اگر دیود زنر بایاس مستقیم شود، مانند یک دیود عادی، جریان را عبور می‌دهد، اما اگر بایاس معکوس شود و ولتاژ بایاس معکوس، بیشتر از ولتاژ زنر باشد، جریان را در خلاف جهت عادی هدایت می‌کند. دیود زنر همیشه در جهت عکس وصل می‌شود، زیرا به‌طور ویژه برای کار در جهت معکوس طراحی شده است.
    ✓مشخصه V-I یک دیود زنر در بالا نشان داده شده است. وقتی ولتاژ بایاس مستقیم به دیود زنر اعمال می‌شود، مانند یک دیود عادی عمل می‌کند. اما اگر ولتاژ بایاس معکوس به آن اعمال کنیم، عملکرد آن دیگر مانند دیود معمولی نخواهد بود.
    همان‌گونه که منحنی مشخصه بالا پیداست، با اعمال ولتاژ بایاس معکوس، تا وقتی که ولتاژ کمتر از ولتاژ زنر باشد، یک مقدار کم جریان نشتی عبور خواهد کرد. هنگامی که ولتاژ به ولتاژ‌ زنر برسد، دیود به مقادیر بالای جریان اجازه عبور خواهد داد. در این نقطه، یک افزایش کوچک در ولتاژ، موجب افزایش جریان ناگهانی خواهد شد.
    همان‌گونه که می‌بینیم، در محدوده جریان‌های IZ(min) تا IZ(max) ولتاژ‌ تقریباً ثابت است. از این قابلیت کنترلی دیود زنر، برای تنظیم یا پایدارسازی منابع ولتاژ در برابر تغییرات بار یا منبع استفاده می‌شود. نقش یک تنظیم‌کننده، فراهم کردن یک ولتاژ خروجی ثابت برای بار موازی با آن است.
    ✓مزایای دیود زنر
    • ظرفیت توان بسیار بالا
    • دقت زیاد
    • اندازه کوچک
    • هزینه پایین
    ✓کاربردهای دیود زنر
    • معمولاً به‌عنوان مرجع ولتاژ استفاده می‌شوند.
    • در پایدارسازهای ولتاژ یا تنظیم‌کننده‌های شنت مورد استفاده قرار می‌گیرند.
    • در عملیات کلیدزنی (سوئیچینگ) استفاده می‌شوند.
    • در مدارهای برشگر و گیرشی (جهشی) به‌کار می‌روند.
    • در مدارهای حفاظتی مورد استفاده قرار می‌گیرند.

    . #ickala #electricalengineering #electrical_components #Diode #electronicprojects #diode_zenner
    #آیسیکالا #مهندسی_برق #پروژه_الکترونیکی #دیود #یکسوساز #دیودزنر
    187 Likes October 23rd 2020
    مشاهده عکس در اینستاگرام
  • بارگذاری
    عکس اینستاگرام
    بررسی و خرید
    236 11
    1
    ickalashop
    Follow

    کالاهای مرتبط

    ‌ ‌
    ⚡ماژول رگولاتور DC به DC افزاینده XL6009 با قابلیت تنظیم ولتاژ خروجی‌
    ✓ماژول XL6009 یک مبدل ولتاژ مثبت افزاینده با ورودی 5 تا 32 ولت و خروجی 1.25 تا 60 ولت و جریان دهی 4 آمپر با فرکانس سوییچینگ 400 کیلوهرتز می باشد.
    این فرکانس سوییچینگ بالا منجر به کاهش ظرفیت خازن و سلف و تولید ولتاژ با ریپل بسیار پایین می شود.
    این ماژول می تواند به عنوان مدار تغذیه کننده، flyback یا مبدل معکوس کننده استفاده شود. ماسفت قدرت N-channel نصب شده به همراه نوسان ساز فرکانس ثابت و معماری Current-mode در این ماژول باعث بوجود آمدن ولتاژ کاری ثابت شده است. طراحی خاص رگولاتور XL6009 این امکان را فراهم می کند که بتوان از این ماژول در تجیهزات قابل حمل استفاده کرد.
    این ماژول ها معمولا کارکرد ساده ای داشته و شما می توانید توسط یک مولتی ترن یا پتانسیومتر که بر روی ماژول وجود دارد ولتاژ ایده آل خود را تنظیم نمایید.
    برای خریداری این ماژول به سایت فروشگاه آی سی کالا مراجعه نمایید.
    #ickala #electricalengineering #electrical_components #module #electronicprojects #arduino #voltmeter
    #آیسیکالا #مهندسی_برق #پروژه_الکترونیکی #ماژول_الکترونیکی #آردوینو #ولتمتر #رگولاتور #افزاینده_ولتاژ
    236 Likes October 23rd 2020
    مشاهده عکس در اینستاگرام
  • بارگذاری
    عکس اینستاگرام
    بررسی و خرید
    255 11
    1
    ickalashop
    Follow

    کالاهای مرتبط

    ‌ .
    سنسور مگنومتر ALI-1000 یک سنسور فلاکس گیت (FluxGate) کوچک با دقت بالا برای اندازه‌گیری میدان مغناطیسی در محدوده اندازه گیری از 100- تا 100+ میکرو تسلا می‌باشد. این سنسور قادر است در شرایطی که حساسیت و پایداری سنسورهای حسگر مغناطیسی ،خیلی کم است ،مورد استفاده واقع گردد، یکی از بهترین کاربردهای این سنسور اندازه گیری میدان مغناطیسی زمین یا شناسایی اشیا مغناطیسی در فاصله دور می‌ باشد.
    این سنسور ساخت آمریکا می باشد و دقت بهتری از سنسور FLC-100 دارد و همچنین درایو آن بسیار راحت تر از آن می باشد.

    ✓ویژگی‌ها:
    ولتاژ خروجی متناسب با میدان مغناطیسی
    منبع تغذیه 5 ولت
    رنج دمایی از منفی 40 تا 85 درجه سانتیگراد
    برای خریداری این محصول به سایت فروشگاه آی سی کالا مراجعه نمایید.
    #ickala #electricalengineering #electrical_components #module #electronicprojects # #arduino #magnometter
    #آیسیکالا #مهندسی_برق #پروژه_الکترونیکی #طلایاب #ماژول_الکترونیکی #آردوینو #فلزیاب
    255 Likes October 23rd 2020
    مشاهده عکس در اینستاگرام
  • بارگذاری
    عکس اینستاگرام
    مشاهده عکس
    153 1
    ickalashop
    Follow
    ‌ .
    ‌«ترانزیستور دو قطبی با گِیت عایق شده» (Insulated Gate Bipolar Transistor) یا به اختصار IGBT ، قطعه‌ای نیمه‌رسانا است که عملکردی بین ترانزیستور پیوندی دو قطبی (BJT) و ترانزیستور اثر میدان (MOSFET) دارد.
    ترانزیستور IGBT بهترین بخش‌های دو ترانزیستور متداول BJT و MOSFET را در ساختار خود دارد. در واقع، امپدانس ورودی بزرگ و سرعت سوئیچینگ بالای MOSFET و ولتاژ اشباع پایین BJT با هم ترکیب شده است و نوع دیگری ترانزیستور به نام IGBT ساخته شده که قابلیت عملکرد در مقادیر بالای جریان کلکتور-امیتر را با ولتاژ گیت تقریباً صفر دارد.
    آی جی بی تی، همان‌گونه که از نامش پیداست، مجهز به فناوری گیت ایزوله شده MOSFET و نیز مشخصه یک ترانزیستور دو قطبی متداول است. نتیجه چنین ترکیبی، سوئیچینگ خروجی و مشخصه هدایت یک ترانزیستور دو قطبی را دارد، اما مانند یک ماسفت، ولتاژ آن کنترل شده است.
    ‌ آی جی بی تی ها به طور گسترده در کاربردهای الکترونیک قدرت مانند اینورترها، مبدل‌ها و منابع تغذیه که به قطعات سوئیچینگ حالت جامد نیاز داشته و ماسفت‌ها و BJTها در آن‌جا کارایی لازم را ندارند، مورد استفاده قرار می‌گیرند. ترانزیستورهای دو قطبی ولتاژ بالا و جریان بالا در دسترس هستند، اما سرعت سوئیچینگ آن‌ها پایین است. از سوی دیگر، اگرچه سرعت سوئیچینگ ماسفت‌های قدرت بیشتر است، اما قطعات ولتاژ بالا و جریان بالای آن گران هستند.
    ترانزیستور IGBT را می‌توان مانند BJT یا MOSFET در مدارهای تقویت کننده سیگنال کوچک به کار برد. اما از آن‌جایی که IGBT تلفات هدایت کم BJT را با سرعت بالای سوئیچینگ ماسفت قدرت ارائه می‌کند، یک سوئیچ حالت جامد بهینه است که برای استفاده در کاربردهای الکترونیک قدرت ایده‌آل است.
    یک IGBT را می‌توان به سادگی و با فعال یا غیرفعال کردن پایه گیت، ON یا OFF کرد. مشابه اکثر ماسفت‌ها و BJTها، با اعمال یک سیگنال ولتاژ ورودی مثبت به دو سر گیت و امیتر، IGBT روشن می‌شود؛ در حالی که با صفر یا کمی منفی شدن سیگنال گیت، IGBT به حالت خاموش می‌رود. یکی دیگر از مزایای IGBT این است که مقاومت کانال پایین‌تری در حالت هدایت نسبت به ماسفت استاندارد دارد.

    #ickala #Mosfet #electricalengineering #transistors #electrical_components #IGBT #BJT
    #آیسیکالا #مهندسی_برق #پروژه_الکترونیکی #ترانزیستور #معرفی_قطعات #ماسفت
    153 Likes October 23rd 2020
    مشاهده عکس در اینستاگرام
  • بارگذاری
    عکس اینستاگرام
    مشاهده عکس
    203 7
    ickalashop
    Follow
    ‌ .
    ‌ ‌ ‌ «ترانزیستور اثر میدان نیمه‌رسانای اکسید فلز»‌ ‌ (Metal Oxide Semiconductor Field Effect Transistor)‌ یا ماسفت، یک گزینه عالی برای تقویت‌کننده‌های خطی سیگنال کوچک است، زیرا امپدانس ورودی آن‌ بسیار زیاد است که بایاس آن‌ را ساده می‌کند. برای اینکه یک ماسفت، خاصیت تقویت‌کنندگی خطی داشته باشد، برخلاف ترانزیستور دوقطبی، باید در ناحیه اشباع کار کند. اما، مانند ترانزیستور دوقطبی باید حول یک نقطه کار ثابت مرکزی بایاس شود.
    ماسفت‌ها در ناحیه هدایت خود جریان را عبور می‌دهند که «کانال»‌ (Channel)‌ نامیده می‌شود. با اعمال ولتاژ مناسب به گیت، می‌توان این کانال هدایت را بزرگ‌تر یا کوچک‌تر کرد. اعمال این ولتاژ گیت به ترانزیستور، بر مشخصه الکتریکی کانال اثر خواهد گذاشت و یک میدان الکتریکی حول پایه گیت القا می‌کند. به همین دلیل است که این ترانزیستر، اثر میدان نامیده می‌شود.
    ✓چه تفاوتی بین ترانزیستور دوقطبی و ماسفت ها وجود دارد؟!
    -همانجور که می دانید وقتی ما می خواهیم یک ترانزیستور به عنوان مثال ‌ BC547 ‌ را فعال کنید،باید یک ولتاژ‌ +5 ولت با حداقل امپر‌ 0.050 (‌ 50 میلی امپر) را به پایه‌ BASE‌ بفرستیم، تا جریان بین کلکتور و امیتر فعال شود (در نتیجه کلید فعال شود)
    اما در ماسفت ها چنین نمی باشد! جریانی مصرف نمی شود!بلکه وقتی ولتاژ به پایه بیس فرستاده میشود.(که در ماسفت به ‌ Gate ‌ مشخص میشود)، نیرو مغناطیسی باعث فعال سازی دو پایه بیس و کلکتور میشود (که در ماسفت با درین و سورس مشخص میشود)
    ماسفت ها بخاطره مواد تشکیل دهندهشان،می توانند چندین برابر،ترانزیستور دوقطبی،جریان بیشتر را از پایه ها خودشان عبور دهند !
    ماسفت ها،قیمتشان گران تر از ترانزیستورهای دوقطعی یا‌ BJT‌ ها می باشند، و در مدارها الکترونیک دیجیتال و همچنین میکرو پروسسورها و .. از ماسفت (بدلیل مصرف پایین و..) به صورت عمده استفاده میشود.
    #ickala #Mosfet #electricalengineering #transistors #electrical_components
    #آیسیکالا #مهندسی_برق #پروژه_الکترونیکی #ترانزیستور #معرفی_قطعات #ماسفت
    203 Likes October 23rd 2020
    مشاهده عکس در اینستاگرام
  • بارگذاری
    عکس اینستاگرام
    مشاهده عکس
    188 2
    ickalashop
    Follow
    ‌ .
    ⚡ترانزیستور ‌ BJT‌ یا پیوندی دوقطبی ‌ (Bipolar Junction Transistor)‌ یا به اختصار ‌ BJT ‌ قطعات فعال سه‌سری هستند که از مواد نیمه‌هادی مختلف ساخته می‌شوند و می‌توانند در کاربردهای ولتاژ سیگنال کوچک به عنوان یک عایق یا یک رسانا عمل کنند. توانایی ترانزیستور در تغییر بین این دو حالت سبب می‌شود این قطعه دو عملکرد اساسی داشته باشد:
    سوئیچینگ در الکترونیک دیجیتال یا تقویت‌کنندگی در الکترونیک آنالوگ.
    ترانزیستورهای دوقطبی قطعات تنظیم‌کننده جریان هستند که مقدار جریان گذرنده از امیتر به کلکتور آن‌ها با اندازه ولتاژ بایاس اعمالی به پایه بیس متناسب است و به همین دلیل، مانند یک سوئیچ کنترل‌شده جریان کار می‌کنند. جریان ترمینال بیس جریان‌های بزرگتر کلکتور را کنترل می‌کند و این اساس کار ترانزیستور است. ✓ترانزیستور دو قطبی سه ناحیه کاری دارد:
    • ناحیه فعال ‌ (Active Region)‌ : در این ناحیه ترانزیستور مانند یک تقویت‌کننده با رابطه‌ Ic=β.Ib کار می‌کند.
    • اشباع ‌ (Saturation)‌ : در این حالت ترانزیستور کاملاً روشن ‌ (Fully-ON)‌ است و مانند یک سوئیچ با رابطه‌ Ic=Is‌ کار می‌کند. ‌ •‌ قطع ‌ (Cut-off)‌ : در این وضعیت ترانزیستور کاملاً خاموش‌ (Fully-OFF)‌ است و مانند یک سوئیچ با رابطه کار‌‌ ‌ Ic=0 ‌ می‌کند.

    #ickala #bjt #electricalengineering #transistors #electrical_components
    #آیسیکالا #مهندسی_برق #پروژه_الکترونیکی #ترانزیستور #معرفی_قطعات
    188 Likes October 23rd 2020
    مشاهده عکس در اینستاگرام
  • بارگذاری
    عکس اینستاگرام
    مشاهده عکس
    184 18
    ickalashop
    Follow
    ‌ .
    المان های خنک کننده یا پلتیر در در فرم ها و شکل های مختلفی تولید می شوند.به طور معمولا این ماژول ها از یک آرایه از قطعات نیمه هادی تشکیل شده اند که به ترتیب در بین دو صفحه سرامیکی قرار گرفته اند . ماژول های ‌ TEC ‌ دو سیم دارند که وقتی ولتاژ به دو سر آن ها اعمال می شود باعث ایجاد اختلاف دما بین دو صفحه ماژول می شود به طوری که یک طرف به شدت سرد و طرف دیگر کاملا گرم می شود .اگر پلاریته ولتاژ بین این دو سیم برعکس شود اختلاف دما نیز برعکس می شود . یعنی صفحه ای که سرد بود گرم و صفحه ای که گرم بود سرد می شود.
    از صفحات ‌ TEC ‌ یا پلتیر در ساخت تجهیزات خنک کننده ، دستگاه های تهویه هوا ، خنک کردن آب ، تجهیزات پزشکی ، نگهداری مواد غذایی ، ساخت یخچال برای اتومبیل مورد استفاده قرار می گیرد.
    ✓مزایای استفاده از المان های خنک کننده :
    • دستکاههایی که با ماژول های‌ TEC سرما تولید می کنند نسبت به یخچال ها نیاز به کمپرسور ندارند به همین دلیل کم حجم هستند و وزن پایینی دارند.
    • برخلاف دیگر دستگاه های سرمایشی صفحات پلتیر ‌ ( PELTIER ) ‌ خالی از گاز های مخربی مانند فریون هستند به همین دلیل کاملا سازگار با محیط زیست هستند.
    • چون هیچ بخش مکانیکی متحرک ندارند تولید سرما با ماژول های سرد کننده کاملا بدون صدا و ایجاد نویز است.
    • در صورت استفاده از کنترلر دما برای المان های سرد کننده می توان توان به دمای دقیق و سرعت پاسخ دهی بالا دست پیدا کرد.
    برای خریداری این محصول به سایت فروشگاه مراجعه نمایید.
    #ickala #electricalengineering #electrical_components #thermoelectric #electronicprojects
    #آیسیکالا #مهندسی_برق #پروژه_الکترونیکی #سرد_کننده
    184 Likes October 23rd 2020
    مشاهده عکس در اینستاگرام
  • بارگذاری
    عکس اینستاگرام
    بررسی و خرید
    188 5
    1
    ickalashop
    Follow

    کالاهای مرتبط

    ‌ .
    سنسور رطوبت‌ DHT11‌ ، یک سنسور ارزان قیمت جهت سنجش دما و رطوبت هواست. اندازه کوچک این سنسور، مصرف کم انرژی و انتقال سیگنال به مسافتی بیش از ۲۰ متر، آن را به یکی از بهترین گزینه ها جهت استفاده در پروژه های مختلف، بدل کرده است. با توجه به خروجی دیجیتال این سنسور، به راحتی می تواند به برد آردوینو و یا سایر میکروکنترلر ها متصل گردد.

    البته، نوع دیگری از سنسورهای تشخیص رطوبت و دمای سری ‌ DHT‌ به نام ‌ DHT22 ‌ نیز موجود می باشد که نسبت به مدل ‌ DHT11 ‌ دقیق تر و البته گران قیمت تر است. ‌ ‌ ‌ ‌ .
    ✓مشخصات :
    قیمت ارزان⁦
    188 Likes October 23rd 2020
    مشاهده عکس در اینستاگرام
  • بارگذاری
    عکس اینستاگرام
    مشاهده عکس
    172 5
    ickalashop
    Follow
    ‌ .
    ترموسوئیچ دستگاهی است که بر اساس مقدار دمای دریافتی سوئیچ کرده و دستگاهی را روشن یا خاموش می کند. به عنوان مثال ترموسوئیچ با روشن کردن فن (مثلا رادیاتور ماشین) باعث کم شدن دمای موتور شده تا از بیش از حد داغ شدن آن و صدمه احتمالی به آن جلوگیری کند. تفاوت اصلی با ترموکوپل و دیگر سنسورهای دمایی در قابلیت سوئیچ است.
    ترموسوئیچ ها می توانند تا حداکثر چهار ترمینال داشته باشند. این محصولات توسط یک دیسک بی متال محدب یا مقعر فعالی می شوند. دیسک بی متال بر اساس دما و حرارتی که دریافت می کند تغییر حالت می دهد. این دیسک کانتکت هایی که درون آنها تعبیه شده را باز یا بسته می کنند و در کل به دو گروه تقسیم می شوند:
    • نرمالی اوپن ‌ (N/O)
    • نرمالی کلوز ‌ (N/C)
    تفاوت نرمالی اوپن و نرمالی کلوز در قطع یا وصل بودن مدار الکتریکی قبل و بعد از رسیدن دما به درجه مورد نظر است. در ترموسوئیچ های نرمالی اوپن مدار الکتریکی تا زمانی که دما به میزان مورد نظر نرسد باز می ماند و در صورت رسیدن دما به میزان مورد نظر مدار الکتریکی بسته می شود. این موضوع در لول سوئیچ های نرمالی کلوز (که معمولا برای خنک کردن موتور مورد استفاده قرار می گیرند) دقیقا برعکس است. وقتی حرارت دریافتی به درجه مورد نظر برسد، دیسک بی متال به طور کامل تغییر کرده و بسته به نوع سوئیچ (نرمالی اوپن و نرمالی کلوز) مدار الکتریکی را قطع یا وصل می کند. برای خنک کردن یک موتور باید مدار الکتریکی وصل شود تا خنک کننده موتور شروع به کار کند.
