موتورهاي سنکرون مغناطيس دائم (PMSM)

موتورهاي سنکرون مغناطيس دائم (PMSM)

پيشرفت هاي تجاري در مورد مواد مغناطيس دائم، گام به گام با معرفي آلنيکو، فريت ها، ساماريوم کبالت ها و خانواده مغناطيس هاي آهن برن نئوموديوم (NdBFe) در طول چهل سال گذشته، گسترش يافت. پارامترهاي بحراني مورد نياز براي عملکرد موفقيت آميز موتورهاي مغناطيس دائم عبارتند از: چگالي شار باقيمانده بالا، نيروي محرکه بزرگ، توليد انرژي ماکزيمم، تولرانس حرارتي خوب و پايين ترين هزينه ممکن به ازاي هر واحد.

PMSM: Permanent Magnet Synchronous Motor


 موتورهاي سنکرون مغناطيس دائم مدرن، مي توانند بطور کلي به سه نوع تقسيم بندي گردند:
  • موتورهاي سنکرون مغناطيس دائم داخلي (interior) که در آن مواد مغناطيس دائم درون روتور پنهان شده اند.
  • موتورهاي سنکرون مغناطيس دائم سطحي (Surface) که در آنها مواد مغناطيس دائم روي سطح روتور نصب شده اند.
  • موتورهاي سنکرون مغناطيس دائم inset که در آنها مواد مغناطيس دائم درون روتور تزريق شده است.

همچنين بسته به جهت مغناطيس شدگي مغناطيس ها، روتور مي تواند به انواع زير تقسيم بندي گردد:
  • ساختار شعاعي
  • ساختار محيطي

 براي نوع سطحي، تنها جهت مغناطيس شدگي، شعاعي مي باشد. در موتورهاي PMSM تجهيزاتي براي کنترل تحريک سمت روتور وجود ندارد.

اين موتور ها به منظور استفاده در عملکردهای زيرمناسب مي باشند، شکل (1):

  • ابزار آلات ماشيني
  • ماشين هاي نساجي
  • پرينت فشاری
  • ماشين آلات بسته بندی
  • ربات ها
  • تجهيزات انتقال

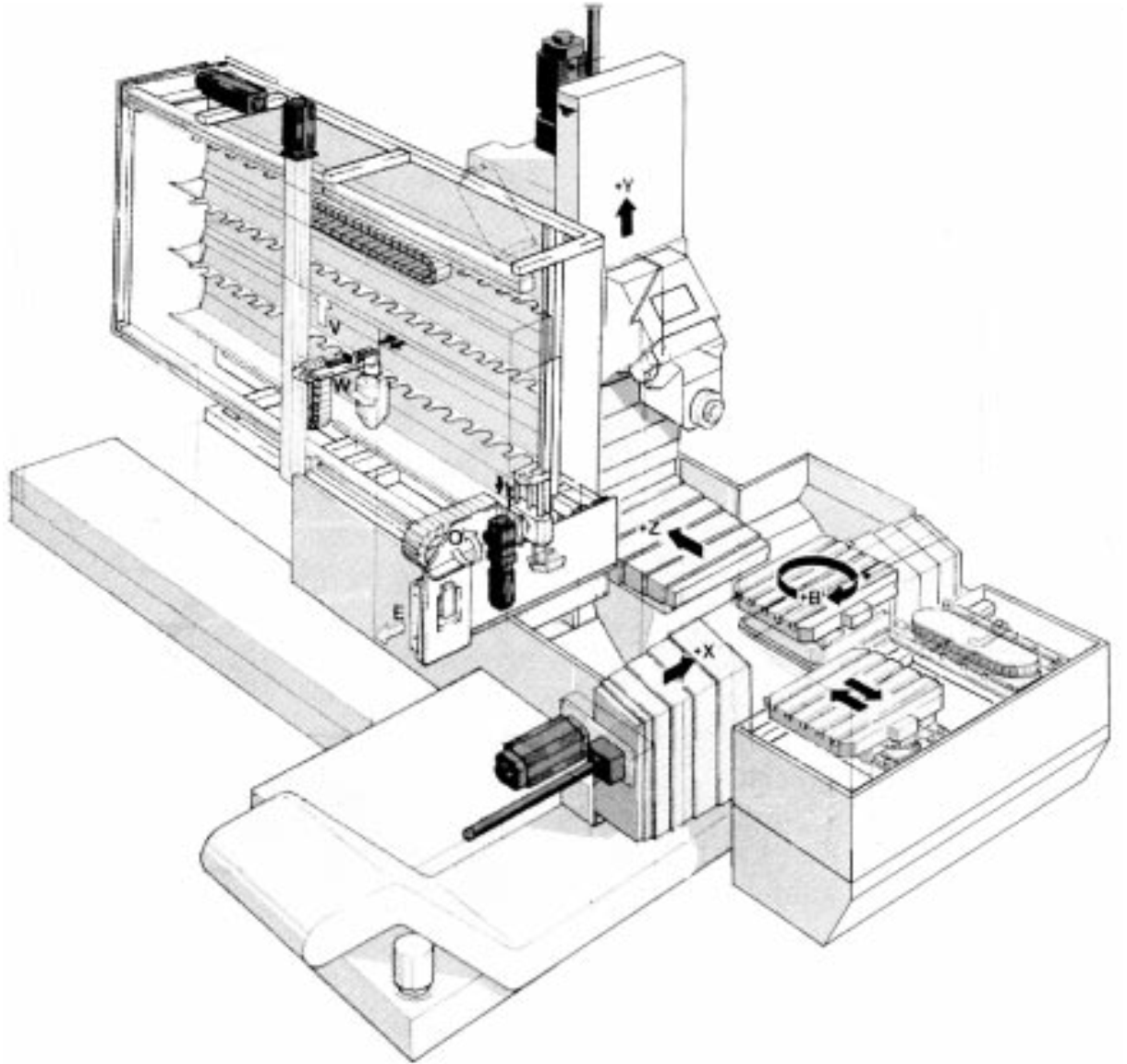

شکل (1). نمونه يک ماشين کاربردی با چهار محور و تجهيزات انتقال

اين موتور، يک موتور با تحريک مغناطيس دايم با کموتاسيون الکتريکي مي باشد. مغناطيس دايم اين موتورها از موادي است که امکان ساخت موتورهايي با اينرسي خيلی پايين را مي دهد. شکل (2) اجزا و ساختار اصلي اينگونه موتورها را نشان مي دهد.

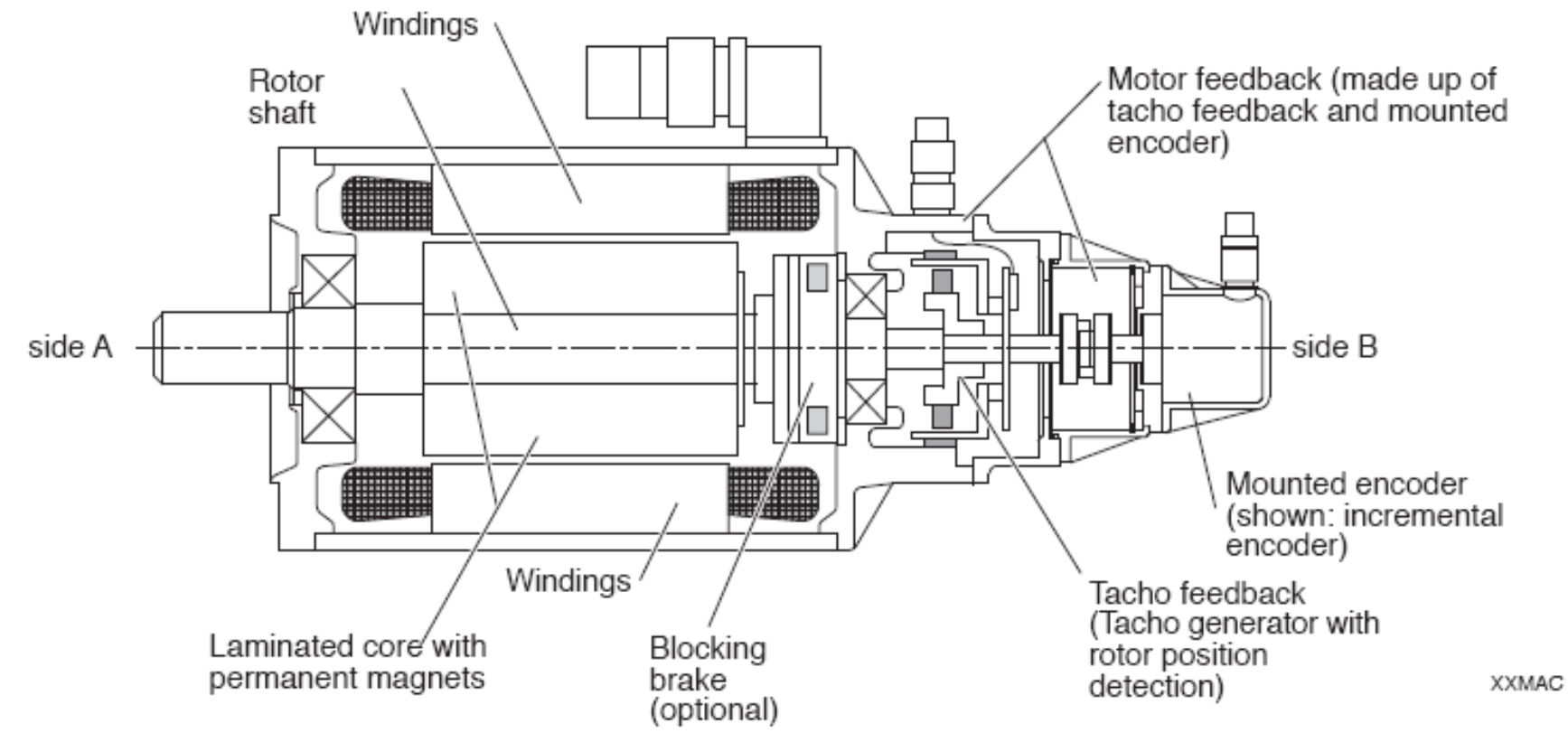

شکل (2). ساختار يک MAC Servo Motor
