فروشگاه قطعات الکترونیک

آی سی و قطعات مایکروویوی>تقسیم /جمع کننده توان>D241S
تخفیف! D241S نمایش بزرگتر

D241S

کد کالا: 3546

نو (جدید)

دسته‌بندی: تقسیم /جمع کننده توان

موجودی: این محصول در انبار موجود نیست

D241S  ساخت شرکت KDI است که یک تقسیم کننده توان در گستره فرکانسی DC تا 20 گیگاهرتز می باشد.

جزییات بیشتر

با تبدیل کردن حساب کاربری به VIP از تخفیفات ویژه آی سی کالا بهره مند شوید.

استعلام قیمت
هم اکنون بهترین قیمت و کمترین زمان تحویل را از ما استعلام بگیرید.

 شرح تخفیف بر اساس تعداد
به ازای تعداد قیمت مقدار تخفیف
10 21,018,600 ریال 23,354,000 ریال
20 18,683,200 ریال 93,416,000 ریال

مقایسه

افزودن به پروژه

ویژگی های: D241S

مشخصات کلی

عملکرد دستگاه : RF Power Divider

سایر مشخصات محصول

حداقل فرکانس کاری : DC
حداکثر فرکانس کاری : 20GHz
امپدانس : 50 اهم

اطلاعات بیشتر

D241S  ساخت شرکت KDI است که یک تقسیم کننده توان در گستره فرکانسی DC تا 20 گیگاهرتز می باشد.

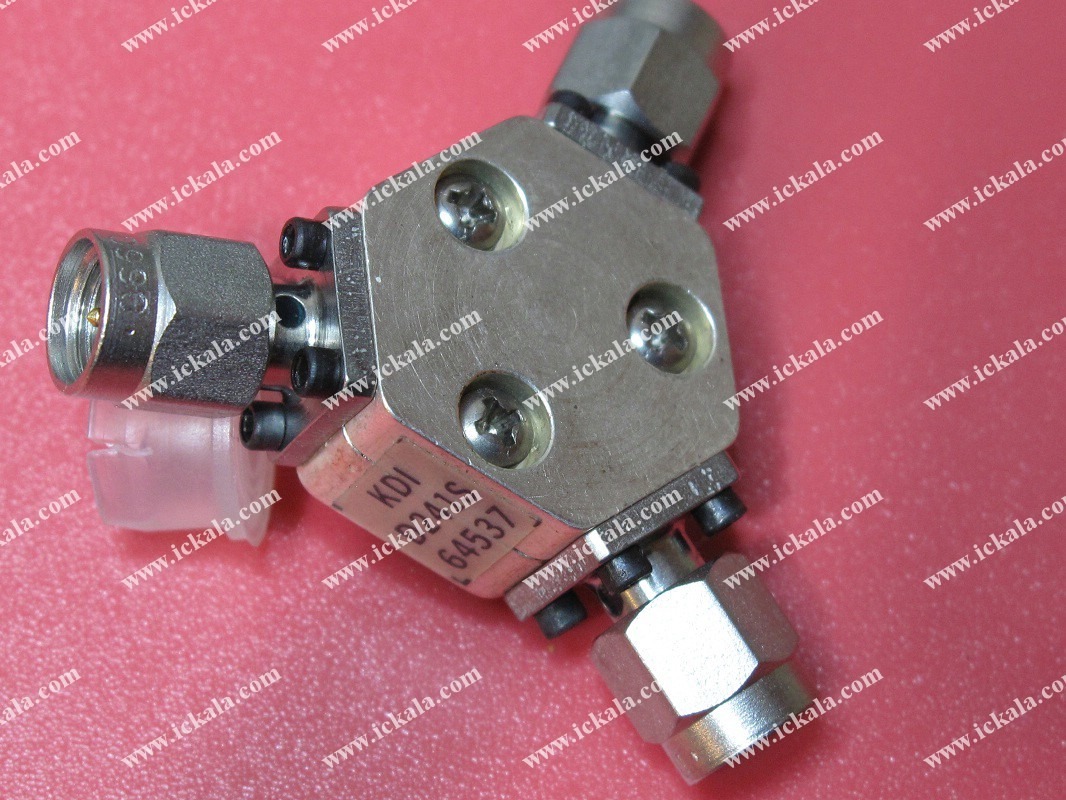

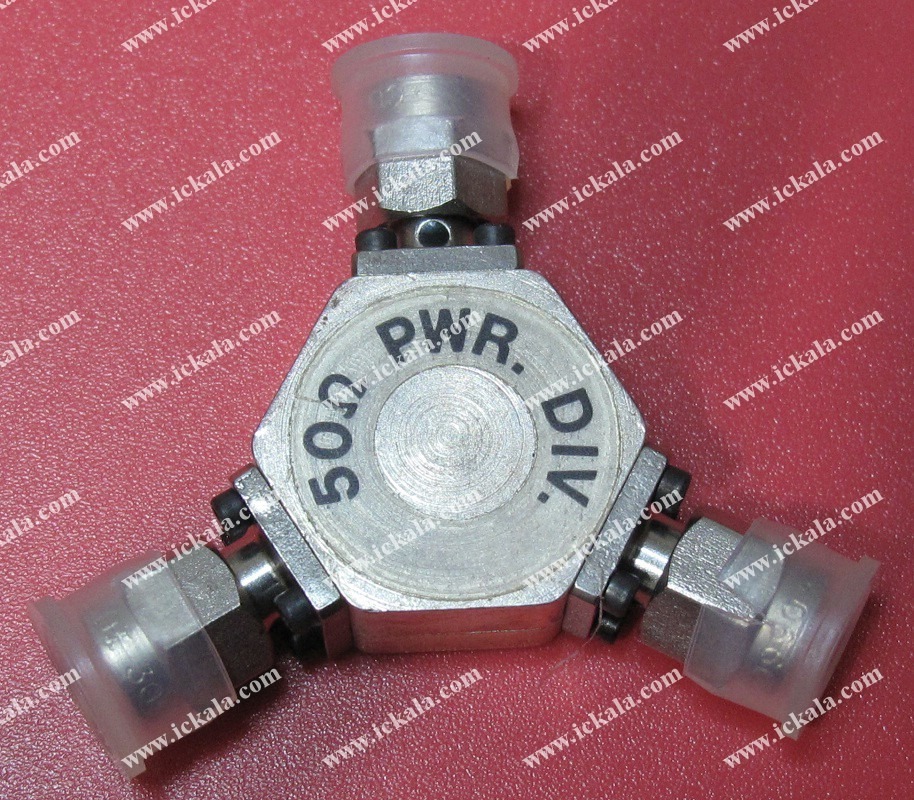

این قطعه دارای 3 پورت با کانکتورهای SMA نوع نری می باشد که یکی به عنوان ورودی و 2 تای دیگر خروجی می باشند.

این تقسیم کننده توان به اسم KDI/Triangle D241S مشهور است.

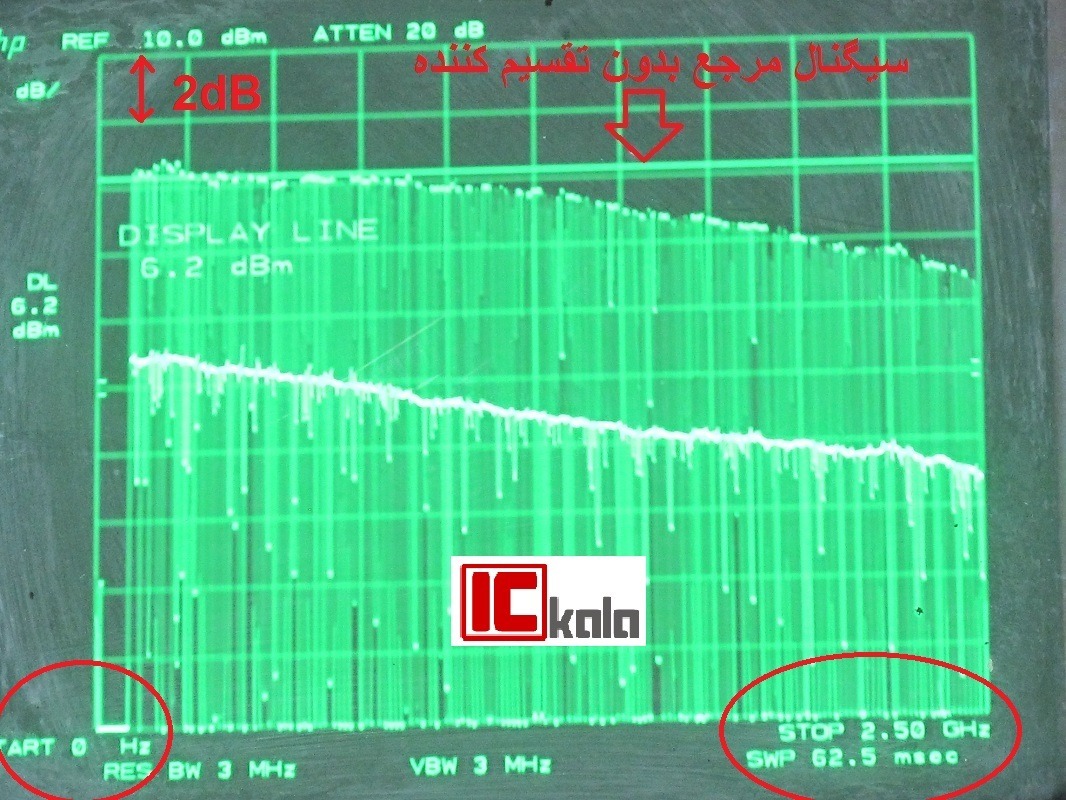

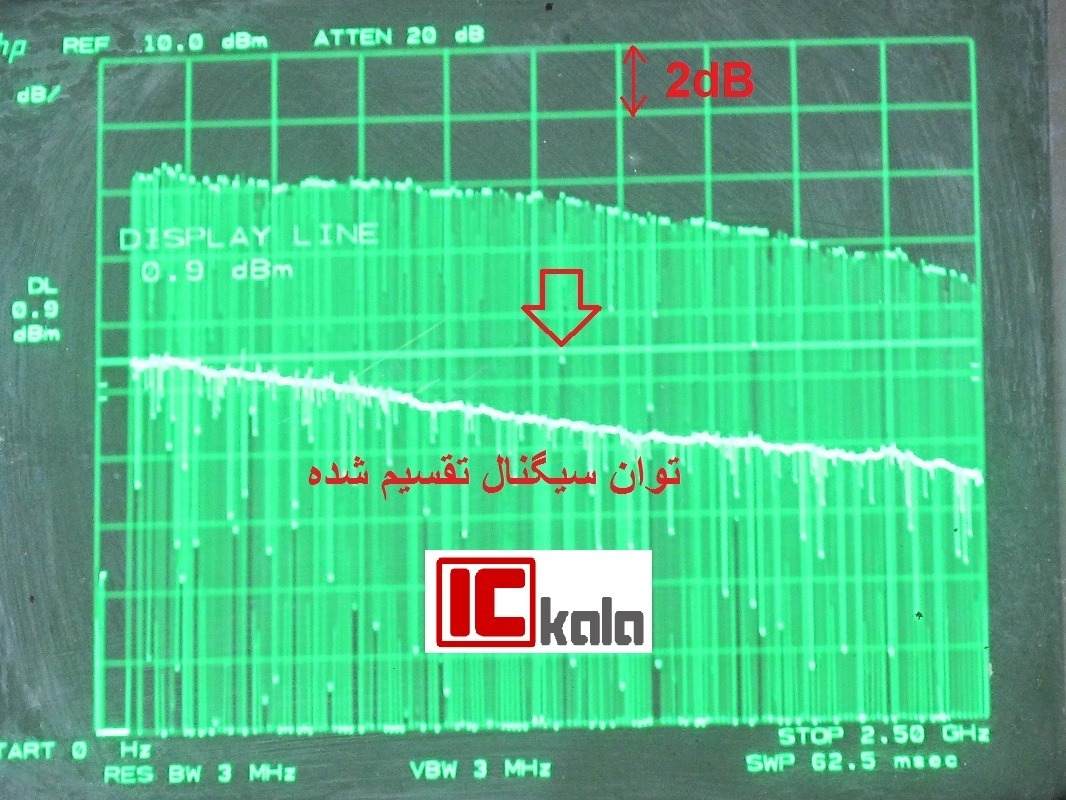

در شکل زیر پاسخ فرکانسی این تقسیم کننده از DC تا 2.5 گیگاهرتز به نمایش گذاشته شده است. در این شکل scale دامنه بر روی 2dB تنظیم گردیده است.
همانگونه که مشاهده می گردد این تقسیم کننده دارای تلفاتی در حدود 5dB در کل پهنای باند نشان داده شده می باشد. که این مقدار تلفات برای یک تقسیم کننده واید باند (Wide Band) با 20 گیگاهرتز پهنای باند بسیار عالی است.

این قطعه در ساخت مبدل های اپتیکال به فرکانس (optical to electronic ) یا (O/I) شرکت Tektronix مدل SD-44 استفاده شده است.


Power devider
DC-20GHz
