SA602 نمایش بزرگتر
SA602AD

سازنده: NXP Semiconductors

جدید

موجودی: موجود

آی سی SA602 دارای یک میکسر تا فرکانس 500 مگاهرتز ویک اسیلاتور تا فرکانس 200 مگاهرتز و یک تقویت کننده  در ورودی آن و همچنین یک رگولاتور، در یک پک ارائه شده است.

جزییات بیشتر

موجودی انبار: 20 قلم

با خرید این محصول شما می توانید تا 3 آی سی بن ذخیره کنید. سبد شما در مجموع شامل 3 آی سی بن که می تواند به کوپن تخفیف معادل 4,500 ریال تبدیل شود، خواهد بود. .


قیمت: 180,000 ریال

مستندات فنی و دیتاشیت


حجم فایل : 1.43 MB, دانلودها: 483


ویژگی های: SA602AD

مشخصات عمومی

نوع نصب : SMD
Package : SOT96-1
نوع : صنعتی
نوع عملکرد ( Function Type) : میکسر
دمای کاری(سانتیگراد) : 40°C ~ +85°C-

مشخصات تغذیه

حداکثر جریان - تغذیه (میلی آمپر) : 2.4
نوع تغذیه : تغذیه تکی
حداقل ولتاژ تغذیه تکی (ولت) : 4.5
حداکثر ولتاژ تغذیه تکی (ولت) : 8

عملکرد دینامیکی

حداکثر پهنای باند کاری (مگاهرتز) : 500
حداکثر بهره (Gain MAX (dB : 17

مشخصات تقویت کننده RF

حداکثر عدد نویز (dB) : 4.5

سایر مشخصات محصول

تعداد مدارات : 1

اطلاعات بیشتر

آی سی SA602 یک میکسر دوبل بالانس  (double-balanced mixer)  با یک تقویت کننده ورودی VHF و یک اسیلاتور و یک ولتاژ رگولاتور یکپارچه شده برای سیستم های مخابراتی کم مصرف می باشد.

میکسر آن از نوع سلول گیلبرت است و مقدار 18dB گین را در فرکانس 45 مگاهرتز دارد. اسیلاتور این آی سی تا فرکانس 200 مگاهرتز کار می کند . همچنین می توان آن را به عنوان یک اسیلاتور کریستالی تنظیم و استفاده نمود.

این آی سی هم اکنون جهت استفاده طراحان و مهندسین در سایت ickala با قیمت مناسب به فروش می رسد.

FEATURES
• Low current consumption: 2.4mA typical
• Excellent noise figure: <4.7dB typical at 45MHz
• High operating frequency
• Excellent gain, intercept and sensitivity
• Low external parts count; suitable for crystal/ceramic filters
• SA602A meets cellular radio specifications

 Applications

• Cellular radio mixer/oscillator
• Portable radio
• VHF transceivers
• RF data links
• HF/VHF frequency conversion
• Instrumentation frequency conversion
• Broadband LANs

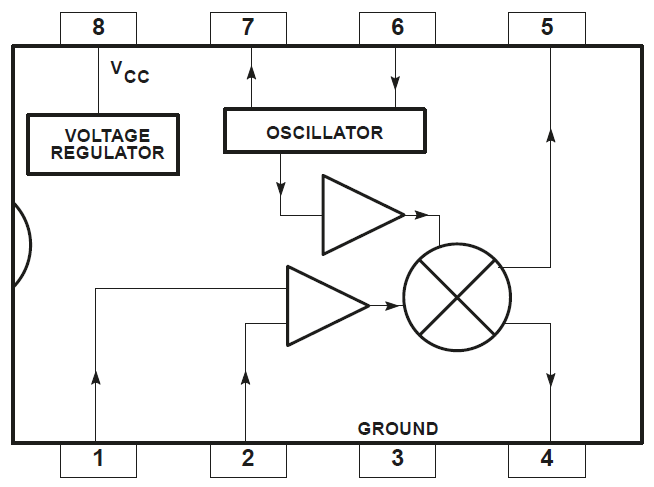

بلوک دیاگرام این آی سی در زیر نمایش داده شده است

SA602-blockdiagram
