MA4E20541-1141T نمایش بزرگتر
MA4E2054-1141T

سازنده: MA-COM

جدید

موجودی: موجود

MA4E2054-1141T از سری MA4E2054 یک عدد دیود شاتکی باند X می باشد.

جزییات بیشتر

موجودی انبار: 64 قلم

با خرید این محصول شما می توانید تا 7 آی سی بن ذخیره کنید. سبد شما در مجموع شامل 7 آی سی بن که می تواند به کوپن تخفیف معادل 10,500 ریال تبدیل شود، خواهد بود. .


قیمت: 398,000 ریال

مستندات فنی و دیتاشیت


حجم فایل : 124.54 KB, دانلودها: 204


ویژگی های: MA4E2054-1141T

مشخصات عمومی

نوع نصب : SMD
Package : SOT-323
نوع : نظامی
نوع عملکرد ( Function Type) : دیود شاتکی RF
دمای کاری(سانتیگراد) : 65°C ~ +125°C-

مشخصات دیود

مقدار جریان معکوس در دمای 25 درجه سانتیگراد ، Ir به ( میلی آمپر ) : 0.5
حداکثر Vrsm به ( ولت ) : 3
حداکثر Ifsm به ( آمپر ) : 0.020

مشخصات تقویت کننده RF

حداکثر فرکانس کاری RF ( گیگا هرتز ) : 12
حداکثر عدد نویز (dB) : 5.7
حداقل فرکانس کاری RF ( گیگا هرتز ) : 0.5

اطلاعات بیشتر

آی سی های سری MA4E2054 دیودهای شاتکی سیلیکنی نوع n ارزان قیمتی می باشند که به صورت SMD با بسته بندی پلاستیکی تولید شده اند. اینها برای طراحی  میکسرهای با راندمان بالا و همچنین دیودهای دتکتور توان در باند فرکانسی از VHF تا Ku  طراحی و ساخته شده اند.

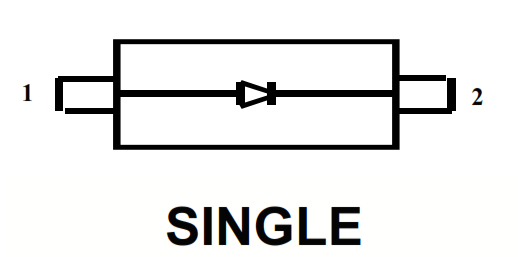

MA4E2054-1141T با پکیج SOT-323 و MA54E2054A و MA542054C که در هر دو پکیج SOT-23 و SOT-323 موجود می باشند دیودهای شاتکی تکی ( Single element schottky diode ) هستند که مشخصا برای single ended mixer و دتکتورهای توان ( power detector ) کاربرد دارند.
آی سی های MA4E2054B و MA4E2054D که در پکیج های SOT-23  و SOT-232 تولید می شوند شامل 2 عدد دیود شاتکی سری شده هستند.
آی سی MA4E2054E-1068T دارای دو عدد دیود شاتکی مستقل از یکدیگر می باشد که در پکیج SOT-143 تولید می شود. این دیودها برای طراحی و ساخت بالانس میکسر و مدارات دتکتور دو برابر کننده ولتاژ بسیار مفید و کارآمد می باشند. کاربردهای آی سی های سری MA4E2054 شامل میکسرهای VSAT و DBS نیز می باشد.

مقاومت اندازه گیری شده توسط مولتی متر در حالت بایاس معکوس این دیود 12.1 مگااهم و
مقاومت اندازه گیری شده توسط مولتی متر در حالت بایاس مستقیم این دیود  46.5 کیلو اهم می باشد.
