R&S SMB100A 6GHz Signal Generator

کد کالا: 672

سازنده: Rohde & Schwarz

نو (جدید)

دسته‌بندی: سیگنال، سورس،سوییپ و پالس ژنراتور، سینتی سایزر

موجودی: این محصول در انبار موجود نیست

R&S SMB100A  یک سیگنال ژنراتور مایکروویوی با آپشن های K22 و B1 است که از فرکانس 9 کیلوهرتز تا فرکانس 6 گیگاهرتز تولید می نماید.

جزییات بیشتر

با تبدیل کردن حساب کاربری به VIP از تخفیفات ویژه آی سی کالا بهره مند شوید.

سفارش خارج
هم اکنون بهترین قیمت و کمترین زمان تحویل را از ما استعلام بگیرید.

مقایسه

افزودن به پروژه

مستندات فنی و دیتاشیت


SMB100A Signal Generator - ویژگیها و کاربردها
حجم فایل : 5.7 MB, دانلودها: 1025
SMB100A Signal Generator - Datasheet
حجم فایل : 2.9 MB, دانلودها: 949


ویژگی های: R&S SMB100A 6GHz Signal Generator

مشخصات کلی

عملکرد دستگاه : سیگنال ژنراتور

مشخصات فیزیکی

ویژگی قابل حمل بودن :
وضعیت دستگاه : نو و آکبند

مشخصات دستگاه

نوع دستگاه : دیجیتال
تعداد کانال : 1

سایر مشخصات محصول

حداقل فرکانس کاری : 9 کیلو هرتز
حداکثر فرکانس کاری : 6GHz
حداکثر مقدار سیگنال تولیدی : 27dBm+
حداقل مقدار سیگنال تولیدی : 145dBm-
دقت فرکانس : 0.001 هرتز
نویز فاز : بهتر از 128dBc- در فاصله 20 کیلوهرتز در فرکانس 1 گیگاهرتز
امپدانس : 50 اهم

اطلاعات بیشتر

R&S SMB100A  یک سیگنال ژنراتور مایکروویوی است که از فرکانس 9 کیلوهرتز تا فرکانس 6 گیگاهرتز را می تواند تولید نماید.
این دستگاه نو و آکبند می باشد.

این سیگنال ژنراتور دارای آپشن های زیر می باشد:

1- آپشن K22، مدولاسیون پالس ( Pulse Modulator ) می باشد که به این ترتیب کلیه نیازهای یک آزمایشگاه را هم در زمینه سیگنال های موج پیوسته و هم پالسی برآورده می کند.
2- آپشن B1، همچنین دستگاه دارای آپشن OCXO Reference Oscilator نیز می باشد که باعث بهبود چشمگیر در کیفیت سیگنال تولیدی خروجی می گردد.

برخی ویژگیهای این سیگنال ژنراتورها به شرح ذیل است:
  • این سری سیگنال ژنراتورها این قابلیت را دارند تا با اضافه کردن آپشن های مناسب بتوان فرکانس تولیدی آنها را از 100 کیلوهرتز تا 40 گیگاهرتز افزایش داد.
  • مشخصات سیگنالی آنها بسیار عالی می باشد به طوریکه دارای نویز فاز معمولی 128dBc- در فرکانس 1 گیگاهرتز و با فاصله 20 کیلوهرتز از آن را دارند.
  • قابلیت تولید توان خروجی از 145dBm- تا 27dBm+ با دقت کنترلی 0.01dB از دیگر ویژگی های آنها می باشد.
  • دارا بودن کلیه مدولاسیونهای آنالوگ مهم مثل AM ، FM/PM و مدولاسیون پالس
  • طراحی بسیار کوچک و سبک
  • دقت تغییر فرکانس 0.001 هرتز
  • دارای پورت خروجی با امپدانس 50 اهم
  • دارای حالت های مختلف سوییپ
  • قابلیت دریافت سیگنال تریگر خارجی

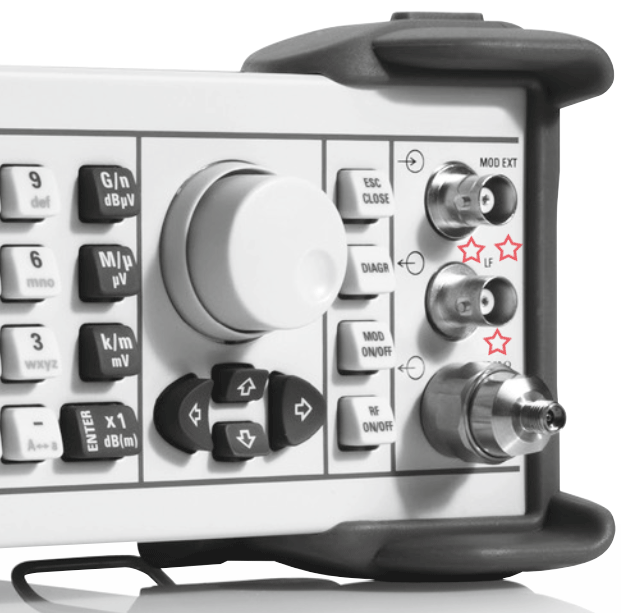

  • یکی دیگر از ویژگیهای این سیگنال ژنراتورها که کمپانی R&S در تمام آنها رعایت کرده است در نظر گرفتن یک پورت خروجی برای سیگنال های فرکانس پایین است که با LF آن را مشخص نموده است، در این پورت فرکانس های گستره 9 تا 60 کیلو هرتز تولید می شوند.



درشکل زیر نمودار حداکثر توان تولیدی مدل smb-b106 تا 6 گیگاهرتز و smb-b112 تا 13 گیگاهرتز نشان داده شده است.
همانگونه که در شکل مشاهده می شود، این سیگنال ژنراتور از فرکانس 1 مگاهرتز تا 5 گیگاهرتز سیگنال خروجی را می تواند حداکثر با توان 26dBm+ و با تلرانس 1dBm تولید نماید.


این سیگنال ژنراتور فوق العاده کارآمد، هم اکنون در سایت فروشگاه اینترنتی آی سی کالا برای فروش آماده گردیده است.
رتبه
بهمن ک پنجشنبه ۴ تیر ۱۳۹۴ ۰۸:۴۸

کیفیت بسیار بالا

این سیگنال، کیفیت بسیار بالایی دارد. نویز فاز بسیار عالی که این دستگاه دارد باعث می شه تا به راحتی نویز داخل سیستمی رو که دارید طراحی می کنین در بیارین. در ضمن توان خروجی ماکزیمم آن 27 دی بی ام هست که در کنا ش تضعیف بسیار دقیق با تلرانس 1 دی بی ام و کمترین توان خروجی -140 دی بی اون رو به یه دستگاه عالی تبدیل کرده.

  • تعداد 2 نفر از 2 نفر این نقد را مفید ارزیابی کرده‌اند.
